LTC3416为需要在不同电源电压之间进行电源排序的系统提供了紧凑高效的稳压解决方案。许多微处理器和DSP芯片需要一个核心电源和一个I/O电源，必须在启动时进行排序。如果没有正确的电源顺序，可能会发生锁存或过度的电流消耗，这可能导致微处理器的I/O端口或支持设备(如存储器，逻辑，fpga或数据转换器)的I/O端口损坏。LTC3416的输入电压范围为2.25V至5.5V，输出电压范围为0.8V至5V。内部功率MOSFET开关具有低67毫欧导通电阻，因此允许LTC3416提供高达4A的输出电流，同时实现高达91%的效率。

LTC3416采用恒频电流模式架构，频率范围为300KHz至4MHz。强制连续工作允许LTC3416在整个负载范围内保持恒定的频率，从而更容易过滤开关噪声并减少射频干扰，这对emi敏感应用非常重要。

开关频率可以用电阻器在外部设置或与外部时钟同步，其中每个开关周期从外部时钟信号的下降沿开始。由于输出电压纹波与开关频率和电感值成反比，设计人员可以利用LTC3416的高开关频率来使用更小的电感而不影响输出电压纹波。较低的电感值直接转化为较小的外壳尺寸，减少了系统的整体尺寸。OPTI-LOOP 补偿允许在广泛的负载和输出电容器(包括陶瓷)范围内优化瞬态响应。为了增加热处理，LTC3416采用20引脚TSSOP封装，带有外露垫，以促进散热。

电压跟踪是通过对TRACK引脚施加斜坡电压来实现的。当TRACK引脚上的电压低于0.8V时，反馈电压调节到该跟踪电压。当跟踪电压超过0.8V时，停止跟踪，反馈电压调整到内部参考电压。跟踪是通过连接一个额外的电阻分压器到I/O电源电压来实现的。该分压器的比率应选择与LTC3416的反馈电阻分压器的比率相同。

1.8V/4A转换器跟踪2.5V I/O电源

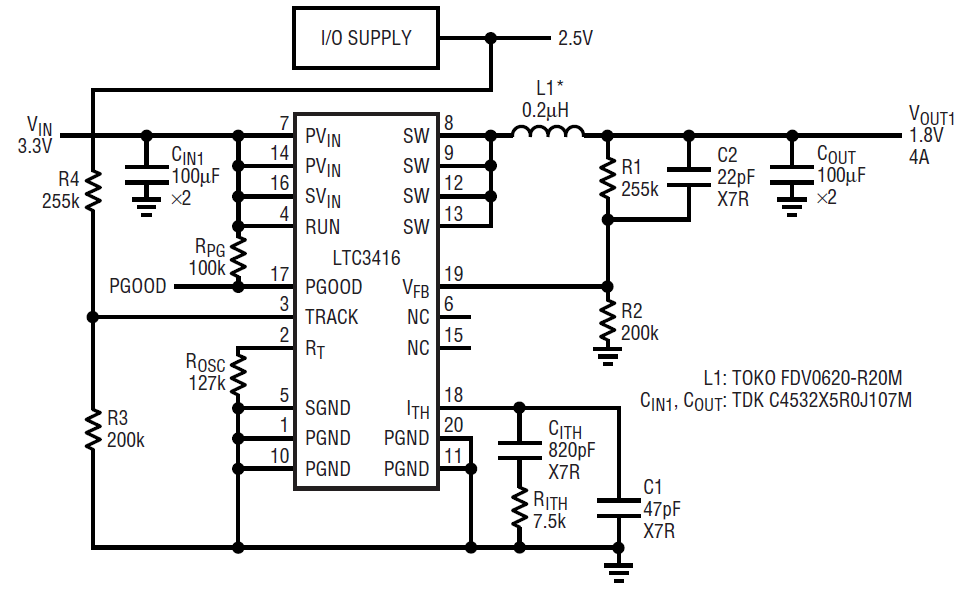

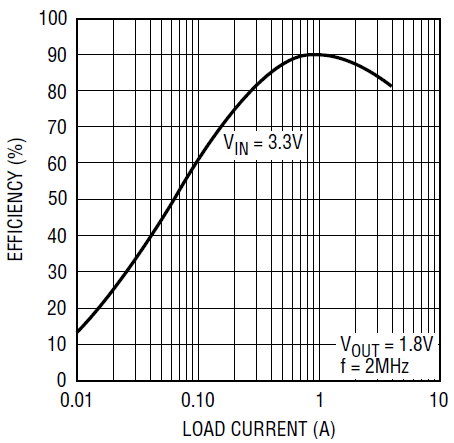

图1显示了1.8V降压DC/DC转换器跟踪2.5V I/O电源电压。该电路在3.3V的输入电压下工作，并在高达4A的负载电流下提供可调节的1.8V输出。效率高达90%，如图2所示。

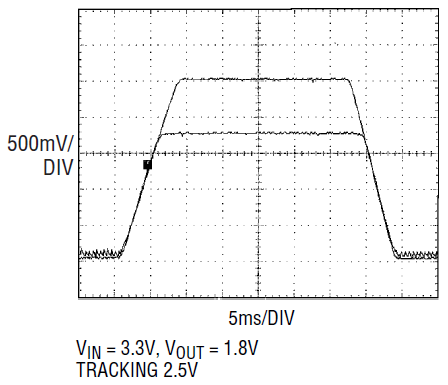

该电路的开关频率由单个外部电阻R(OSC)设置为2MHz。工作在这样高的频率允许使用一个较低的价值和物理上较小的电感。在启动期间，LTC3416的输出恰好跟踪I/O电源电压。一旦I/O电源电压超过1.8V，跟踪被禁用，LTC3416将其输出电压调节到1.8V。图3显示了启动时LTC3416输出电压波形与I/O电源电压之间的关系。

陶瓷电容器具有低成本和低ESR的优点，但由于极低的ESR可能导致回路不稳定，许多开关稳压器难以使用它们。控制回路的相位裕度可以下降到不适当的水平，而没有通常由钽电容器的高ESR产生的零的帮助。然而，LTC3416包括OPTI-LOOP补偿，这使得它可以在陶瓷输入和输出电容下正常工作。LTC3416允许在大范围的负载和输出电容上实现环路稳定性，适当选择I(TH)引脚上的补偿元件。

结论

具有跟踪能力的LTC3416非常适合涉及双电源架构的基于微控制器的电路的应用。它的高开关频率和内部低R(DS(ON))功率开关允许LTC3416为具有电源排序要求的系统提供小尺寸，高效率的解决方案。
