台式电脑到数码相机对电源的要求比以往任何时候都要高。一些设备需要超过7个电源，通常由于一组独特的关键条件和电源启动时间、跟踪和电压差的规格而进一步复杂化。在许多情况下，电源必须以特定的顺序启动，并协调地相互跟踪，以避免损坏从多个电源轨道运行的关键组件的风险。

为了帮助满足这些条件，Linear Technology推出了LT3023和LT3024。这两个部分都是基于LT1761和LT1763的双低差，低噪声，微功率稳压器，分别提供100mA和500mA的单稳压器。LT3023结合了一对100mA稳压器，而LT3024结合了一个500mA稳压器和一个100mA稳压器。两个稳压器在1.8V至20V的输入电压范围内工作，满载时的压降为300mV。每个稳压器的静态电流小于30µA，在关闭时降至小于0.1µA。每个调节器的单独关闭控制允许灵活的电源管理。这两种器件都是可调部件，参考电压为1.22V。

这些调节器的小尺寸简化了系统设计。LT3023封装在3mm × 3mm 10引脚DFN中，与SOT-23保持相同的占地面积。LT3023还提供热增强型10引脚MSOP封装。LT3024采用4mm × 3mm 12引脚DFN，占地面积仅比SOT-23大33%，还采用热增强的16引脚TSSOP。这些调节器还有助于最小化外部组件的尺寸。100mA稳压器在输出电容低至1µF时稳定;LT3024中的500mA稳压器至少需要3.3µF。小型陶瓷电容器可以使用，而不需要其他稳压器所要求的串联电阻。

跟踪供应

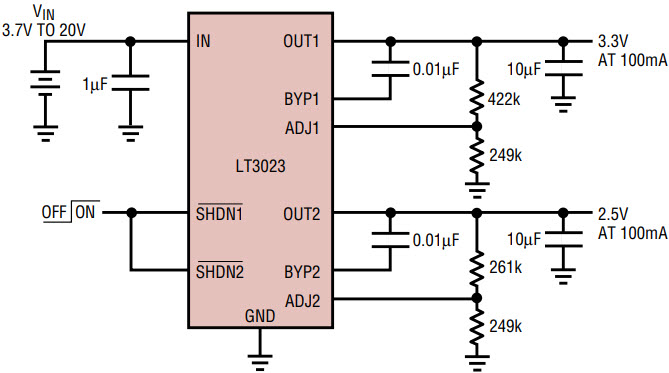

在LT3023或LT3024器件上添加外部0.01 μ F旁路电容器，可在10Hz至100kHz带宽范围内将每个稳压器的输出电压噪声降至20 μ V(RMS)。该电容器改善了稳压器的瞬态性能，也减慢了稳压器的启动速度。图1显示了在软启动电路中利用这种缓慢启动的应用程序。

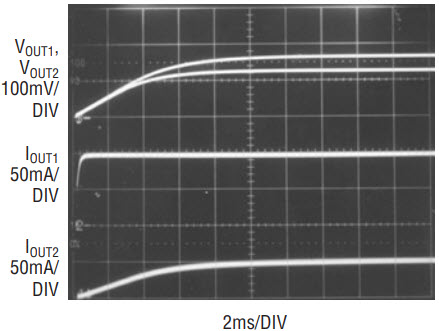

在这个电路中，两个不同的供电轨道由LT3023产生。这两个SHDN1和SHDN2引脚绑在一起，同时驱动稳压器。当两个稳压器处于关闭状态时，它们的输出电压以相同的速率上升。输出电压上升的速率与负载电流无关——稳压器可以在中间电压下提供最大额定输出电流。当其充电电流加到负载电流小于调节器电流限制时，输出电容的大小也从等式中消失。图2显示了稳压器关闭时的输出电压和电流。

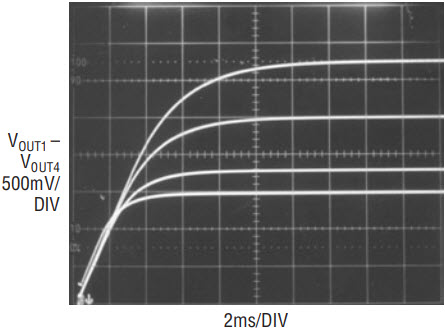

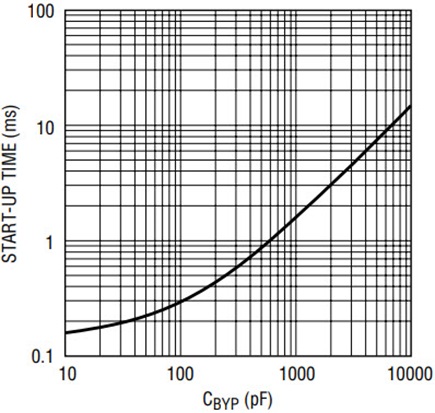

图3显示了随着噪声旁路电容值的变化，稳压器启动的时间。最小启动时间为150µs，无旁路电容。启动时间大致与噪声旁路电容的大小成正比，0.01 μ F的电容给出15ms的时间。LT3024还提供了两个电源轨:一个1.5V的500mA轨和一个1.8V的100mA轨。如图4所示，两个调节器之间的启动时间是一致的。

灵活性是这个电路的一个重要特点。该稳压器可与不同尺寸的噪声电容器一起工作，以更快地将一个稳压器压上SHDN1和SHDN2引脚也可以根据需要分开进行独立的关闭控制。由于这些稳压器基于LT1761/LT1763，因此相同的设计技术和特性适用于这些部件。供电轨道可以以任意数量生成，而不仅仅是倍数。

启动顺序

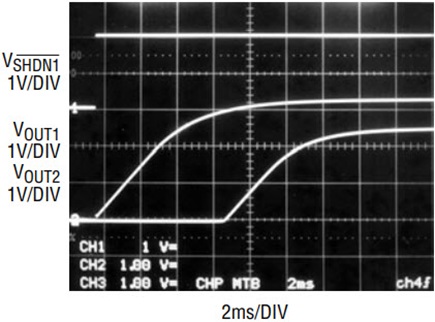

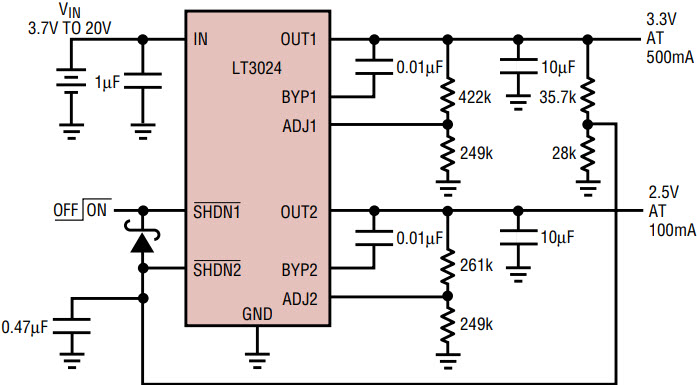

图5显示了用于对调节器的启动进行排序的LT3024。在这个电路中，500mA稳压器被打开，并开始以由噪声旁路电容决定的速率上升。当输出上升时，它开始拉起SHDN2引脚打开100mA侧。0.47µF电容减缓该引脚的上升，直到500mA侧开始导通几毫秒后才使其导通(见图6)。

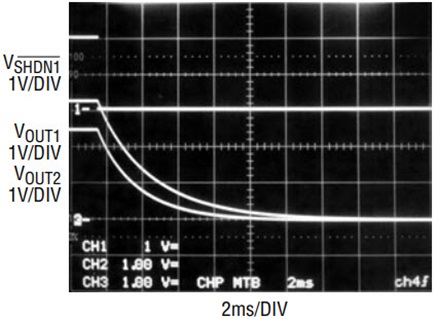

当电路关断时，肖特基二极管之间SHDN1和SHDN2允许两个输出同时关闭。这是一种预防措施，以防止OUT1和OUT2之间的电压差异可能导致应用问题或损坏。图7显示了两个输出同时关闭。在OUT1和之间的电阻分压器SHDN2的阈值电压SHDN2以及该引脚的电流(通常在0.8V时为1µA，在1.4V时最大为3µA)。

结论

LT3023和LT3024是微型封装的双高性能稳压器。两者都提供独立的通道关闭控制和可调的启动时间。这些特性提供了高度的灵活性，可以轻松满足苛刻的系统需求。
