摘要: 本应用说明描述了如何使用DS2155、DS21Q55和DS2156实现SLC-96多帧。
本应用说明提供了在DS2155、DS21Q55和DS2156中使用SLC-96多帧的详细说明。注册值和软件例程示例流程图允许用户快速将SLC-96实现到应用程序中。
本使用说明适用于以下产品。
T1 / E1 sct |
DS2155 |
DS21Q55 |
DS2156 |
在基于slc -96的传输方案中,标准的fs位模式被剥夺,为一组消息字段腾出空间。SLC-96多帧由6个D4超帧组成,所以它有72帧长。在72帧SLC-96多帧中,有36位是正常的Ft模式,另外36位分为报警、维护、扰流和集中位,还有12位是正常的Fs模式。有关SLC-96的详细信息,请参阅Bellcore文档TR-TSY-000008。
要使DS2155或DS21Q55同步到SLC-96模式,应使用以下配置:
- | 设置为D4分帧模式 | T1rcr2.6 = 0 |
- | 设置为Ft位和Fs位交叉耦合 | T1rcr1.3 = 1 |
- | 设置为最小同步时间 | T1rcr1.2 = 0 |
用户可以选择从板载RFDL寄存器或通过外部RLINK引脚提取SLC-96消息字段。这两个地点的信息总是可用的。如果用户希望通过RLINK引脚提取消息位,那么必须添加一些硬件来解码这些位。SLC-96消息位可以通过RFDL寄存器提取,而不需要任何额外的硬件,本应用程序说明就是针对这种方法。

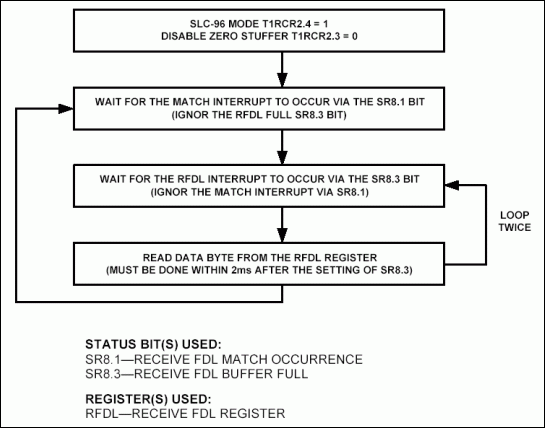

图1描述了用于提取SLC-96消息位的方法。DS2155、DS21Q55和DS2156包含一个板载SLC-96同步器,当T1RCR2.4位设置为1时,该同步器启用。在这种模式下,匹配标志(SR8.1)具有新的含义;当帧者收到SLC-96多帧中存在的12位f模式时,它将指示。在每个SLC-96多帧中,用户将读取RFDL寄存器三次。外部控制器将等待匹配标志被设置。设置完成后,控制器将等待RFDL填充。
图1所示。通过RFDL提取SLC-96消息字段。
表1详细说明了每次读取时SLC-96字段将如何在RFDL寄存器中表示。由于RFDL也用于ESF分帧模式,因此应该禁用零填充(T1RCR2.3)。(注意:匹配寄存器(RFDLM1和RFDLM2)不用于SLC-96模式,可以用任何值编程。
表1。RFDL寄存器字节序列。
(MSB) | (LSB) | |||||||
读# 1 | C8 | C7 | C6 | C5 | C4 | C3 | C2 | C1 |
读# 2 | 平方米 | C1 | S = 0 | S = 1 | S = 0 | C11 | 10大 | 制备过程 |
读# 3 | S = 1 | S4 | S3 | S2 | S1 | A2 | A1 | M3 |
要插入SLC-96消息字段,用户可以选择使用外部TLINK引脚或使用板载TFDL寄存器。使用TLINK引脚需要一些外部硬件。要启用该选项,应该将T1TCR1.2位设置为1。此应用程序说明仅指使用TFDL寄存器插入SLC-96消息字段。

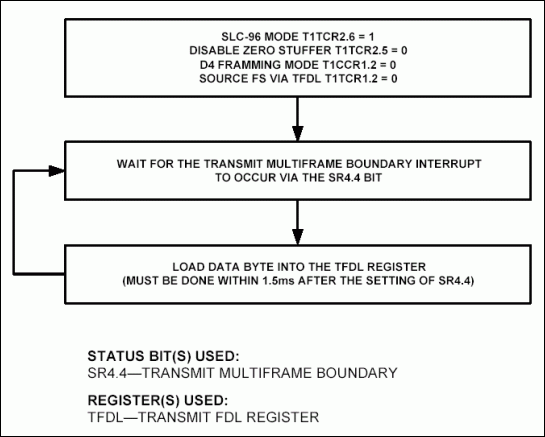

图2显示使DS2155、DS21Q55或DS2156能够通过TFDL寄存器插入SLC-96消息字段的方法。在每个正常的D4多帧边界上,帧者通过SR4.4位向用户发出信号,将如下所示的字节序列写入TFDL表2。在每个SLC-96多帧中,用户将向TFDL写入六次。
图2。SLC-96消息字段插入通过TFDL。
表2。TFDL寄存器字节序列。
(MSB) | (LSB) | |||||||
写# 1 | X | X | C1 | 1 | 1 | 1 | 0 | 0 |
写# 2 | X | X | C7 | C6 | C5 | C4 | C3 | C2 |
写# 3 | X | X | S = 1 | S = 0 | C11 | 10大 | 制备过程 | C8 |
写# 4 | X | X | A2 | A1 | M3 | 平方米 | M1 | S = 0 |
写# 5 | X | X | 0 | S = 1 | S4 | S3 | S2 | S1 |
写# 6 | X | X | 0 | 1 | 1 | 1 | 0 | 0 |
有关达拉斯半导体T1/E1单芯片收发器的更多信息,请查阅我们网站www.maximintegrated.com/telecom上的数据表。
如果您对我们的T1/E1单芯片收发器的操作有进一步的问题,请联系电信应用支持团队。
