引言

本篇应用笔记概述了  MAX2538  蜂窝CDMA (码分多址)混频器配合IF SAW (声表面波)滤波器匹配在183.6MHz时(7mm x 5mm封装)测试得到的性能指标。这里使用的滤波器型号为KSS的MSFC30-183-001M0。

蜂窝CDMA混频器/IF滤波器的信号通道增益、NF (噪声系数)和IIP3 (输入三阶截止点)在增益、IIP3、通增益平坦度和邻信道选择性的基础上进行了优化。本文给出了串联电路的测试性能，从这些指标可明显看出MAX2538在蜂窝CDMA应用中具有卓越的NF和IIP3。

在HGHL (高增益、高线性度)模式下获得的串联IIP3为：

(62.5dBc/2) + (-22dBm) = +9.2dBm

元件参数参见电路图，图表参见测试数据。

蜂窝CDMA混频器/IF滤波器的串联性能

MAX2538配置在蜂窝HGHL模式，电源电压(V(CC))设定在+2.80V。测量平台是一块多层PCB (印刷电路板)板，上面安装了KSS IF CDMA滤波器。方框图如图1所示，测得的串联性能数据参见表1。

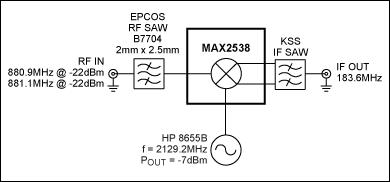

图1. 蜂窝模式下串联MAX2538混频器方框图

MAX2538混频器和SAW滤波器阻抗特性

MAX2538蜂窝混频器串联增益与IIP3测试数据

RF频率 = 880.98MHz或881.04MHz @ -22dBm单音
LO频率 = 2129.2MHz。
IF = 183.6MHz模式= HGHL (高增益、高线性度)，选择IF0端口
V(DD_RX) = +2.80V

表1. HGHL模式下的性能结果

*在测得的串联增益为+3.0dB、混频器独立的增益为12dB的基础上估算IF滤波器接入损耗。

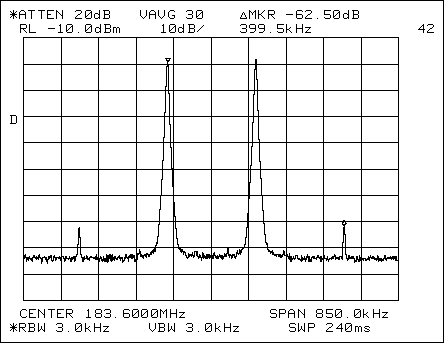

得尔塔IM(3) = -62.5dBc于IF输出端口

IIP3 = 62.5/2 + (-22dBm) = +9.2dBm

P(IN) = -22dBm在881或881.2MHz单音点

P(OUT) = -18.0dBm

串联增益 = +3.0dB

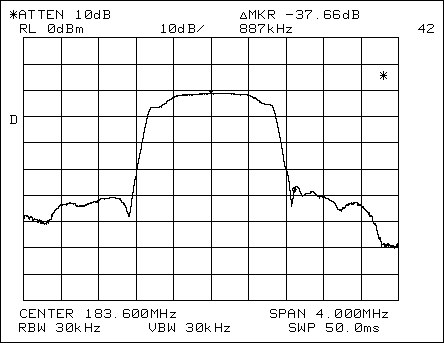

蜂窝CDMA混频器与IF SAW滤波器的扫频响应

MAX2538蜂窝混频器和KSS IF滤波器串联电路的响应特性：

MAX2538混频器匹配电路元件

匹配元件如下图所示：
