摘要: 电荷泵是DC-DC转换器的一种形式,它依靠电容器而不是电感来存储和传输能量。没有电感使它们在需要低功率辅助电源(输出电流高达约150mA)的情况下具有吸引力。
电荷泵是DC-DC转换器的一种形式,它依靠电容器而不是电感来存储和传输能量。没有电感使它们在需要低功率辅助电源(输出电流高达约150mA)的情况下具有吸引力。它们使用较少的电路板面积,提供最小的组件高度,并且易于使用。
电荷泵可以有调节或不调节输出。非调节电荷泵将其供电电压加倍或反转,输出电压是电源电压的函数。可调节电荷泵可以提高或降低电源电压。它的输出电压与电源无关。
减小电容器尺寸和优化输出电流的技术——快速开关速度和低导通电阻开关——也会在输入电源引脚处产生噪声和瞬态纹波。噪声可以沿着输入电源引脚反向传播,对晶体控制振荡器、压控振荡器和其他电源抑制差的敏感电路产生问题。本文的重点是降低噪声的方法。
首先,考虑作为逆变器连接的电荷泵。在简化版本(图1)中,操作由占空比为50%的两相时钟信号控制。泵电容器(电荷传输组件)通过SW1A和SW1B的闭合被充电到V(IN)。SW2A和SW2B目前处于开放状态。在下一个时钟周期,SW2A和SW2B的闭合将泵电容连接到C(OUT),从而在输出端产生-V(IN)。

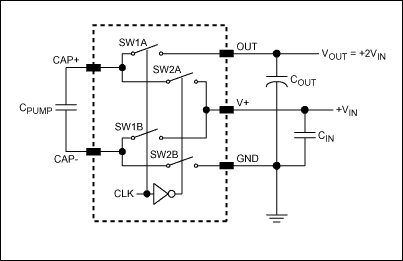

接下来,将电荷泵连接为倍频器(图2)。与之前一样,操作由两相50%占空比时钟信号控制。泵电容器是电荷转移装置,通过关闭SW2A和SW2B(此时SW1A和SW2B处于打开状态)将其充电至V(IN)。在下一个时钟周期,SW1A和SW1B的闭合通过将泵电容连接到C(OUT)在输出端产生+2V(IN)。

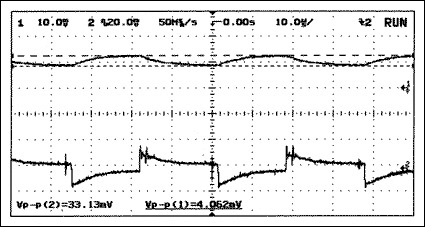

输入输出纹波是由泵浦电容的快速充放电引起的。围绕MAX665电荷泵构建的逆变电路(图3)在51欧姆上产生5V,说明了输入纹波伪像(图4)。(由大电流,低频(≤100kHz) MAX665产生的纹波很容易测量。)
为了减少纹波,必须将纹波源与电路的其余部分隔离开来。为了在电荷泵中获得最佳转换效率,您还应该最小化ESR,并确保输入、输出和泵-电容器值尽可能接近数据表中推荐的值。下面的讨论涵盖了四种最小化纹波及其影响的技术。
减少输入电容的ESR意味着并联多个电容:N个相同的并联电容使输入纹波减少N(-1)。不幸的是,这种方法在成本和pc板面积方面并不是很有效。

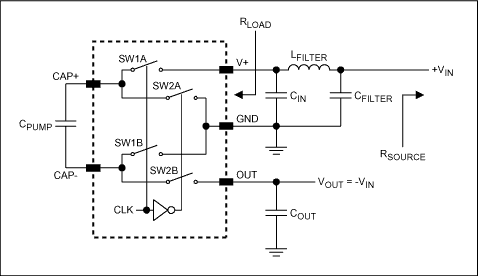

相反,在输入电源引脚处添加LC滤波器(图5)。额外的滤波可防止纹波通过输入电源迹线传播到其他电路。作为一个二阶滤波器,LC网络最小化了分量数。此外,它的小串联电感在输入电源和电荷泵之间产生最小的电压降。
波纹频率基波等于泵频(F(CLOCK)/2)。二阶滤波器以40dB/ 10年衰减,因此理想的滤波器频率应至少比所选的F(CLOCK)/2低一个10年。
电感必须处理大于1.5I(OUT)的直流电流而不饱和。对于临界阻尼(即。(没有峰值);

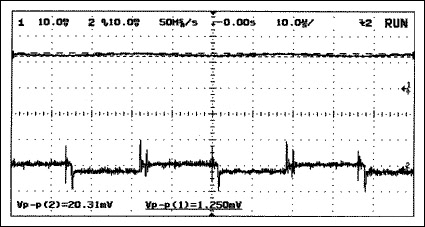

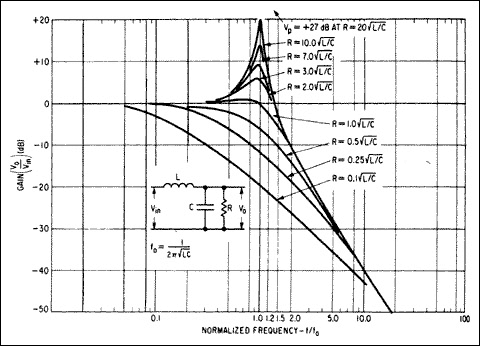

考虑到R(SOURCE)和R(LOAD)的低阻抗值,滤波器应该是临界阻尼或接近临界阻尼。然而,临界阻尼对电路运行来说并不是必需的。即使在滚出点出现一些峰值,过滤仍然有效。一个10µF滤波器电容和10µH滤波器扼流圈一起提供15.9kHz的3dB频率和1欧姆的临界R(SOURCE)。图6显示了图5电路在不同阻尼比下的幅值响应,图7显示了其较低的纹波水平(与图3电路相比)。

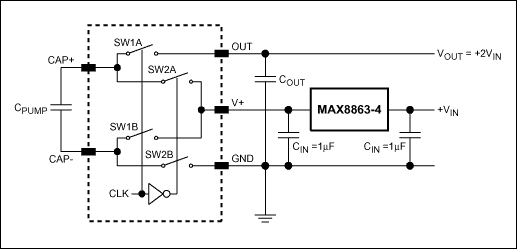

在电荷泵的输入电源中添加一个低差线性稳压器(图8),可以产生一个有效的通用电路,用于防止纹波对系统其余部分的影响。输入LDO还使用比无源LC滤波器更小的电容器:300mA MAX8860 LDO(可在8引脚µMAX 封装中提供)在输入和输出处需要2.2µF电容器;MAX8863 - MAX8864系列120mA线性稳压器(采用SOT23封装)仅需1µF陶瓷电容器。然而,LDO必须处理至少两倍于电荷泵的输出负载电流。与等效的无源滤波器相比,额外电流能力的额外费用可能会使LDO方法在成本和性能(pcb面积和衰减)方面超出界限。
向输入电源添加RC(图9)是lc滤波器方法的单阶版本。通常不推荐RC输入,因为低R(FILTER)值需要最小的效率损失(<5欧姆)强制使用非常大的C(FILTER)。图10显示了在图9电路的输入端添加RC滤波器的效果,其中带有100µF电容的MAX665产生5V输出,负载电阻为51欧姆
如果输入电源是电池,那么电池的有效体电容可以作为C(FILTER)。由于C(FILTER)是一个非常大的电容,因此产生的滤波器在减少电池的纹波效应方面非常有效。一个例子有助于说明这一点:一个800mAH的锂电池的电容可以由:
Q = c.v | ,其中I = 800mA, T = 3600s (1Hr), V = 3.4V。 |
I.t = c.v |
因此,C = 847法拉,f(FILTER) = 0.12mHz。假设纹波源电阻(R(FILTER))等于1欧姆, ESR和电池接触电阻之和(约100毫欧)将衰减限制为最大21dB。实际电池的模型更为复杂,中心体电容由ESR、ESL和寄生电容修改。在实践中,应该在接近R的位置增加电容(FILTER),从而提供高频辅助和250kHz以上的低ESR (<50毫欧)连接到电池及其互连引线。额外C(FILTER)的典型值为470nF。对于图10的MAX665电路,将C(FILTER)增加到1500µF可以降低输入电压和电流纹波,如图11所示。
有几种方法可以减少由电荷泵引起的输入电源纹波的影响。例如,在数据表推荐的输入电容之外放置LC滤波器,(#2)为系统的其余部分提供了出色的电压纹波保护(图10),对整体转换效率的影响最小。一个有效的替代电池系统是一个简单的串联电阻(#4),它占用最小的空间。该电阻器也适用于大存储值(>50µF)为宜。模拟电池应用的结果如图11所示。
Maxim的电荷泵ic(表1)的概述包括,以帮助读者根据所需的时钟频率,操作模式和输出电流的水平选择适当的设备。
PartNo | MAX660 | MAX665 | MAX860 | MAX861 |
包 | 8所以 | 16-wSO | 8 -µMax / | 8 -µMax / |
我/ P伏 | 1.5V ~ 5.5V | 1.5V至8V | 1.5V(逆变)或2.5V至5.5V | 1.5V(逆变)或2.5V至5.5V |
O / P当前 | 100毫安 | 100毫安 | 马50 | 马50 |
泵率 | 10千赫/ 80千赫 | 10千赫/ 45千赫 | 3千赫/ 50千赫/ 130千赫 | 13千赫/ 100千赫/ 250千赫 |
模式 | v - v(中)+ 2(中) | v - v(中)+ 2(中) | v - v(中)+ 2(中) | v - v(中)+ 2(中) |
监管 | 没有 | 没有 | 没有 | 没有 |
部分没有 | MAX1680 | MAX1681 | MAX1682 | MAX1683 |
包 | 8所以 | 8所以 | 5-SOT23 | 5-SOT23 |
我/ P伏 | 2.0V至5.5V | 2.0V至8V | 1.5V(逆变)或2.5V至5.5V | 1.5V(逆变)或2.5V至5.5V |
O / P当前 | 125毫安 | 125毫安 | 45岁的马 | 45岁的马 |
时钟频率 | 125千赫/ 250千赫 | 500千赫/ 1 mhz | 12千赫 | 35千赫 |
模式 | v - v(中)+ 2(中) | v - v(中)+ 2(中) | + 2 v(中) | + 2 v(中) |
监管 | 没有 | 没有 | 没有 | 没有 |
部分没有 | MAX870 | MAX871 | 最大1697 r, s, t, u | MAX1720 |
包 | 5-SOT23 | 5-SOT23 | 6-SOT23 | 6-SOT23 |
我/ P伏 | 1.4V至5.5V | 1.4V至5.5V | 1.5V ~ 5.5V | 1.5V ~ 5.5V |
O / P当前 | 25马 | 25马 | 60马 | 25马 |
时钟频率 | 125千赫 | 500千赫 | 12千赫/ 35千赫/ 125千赫/ 250千赫 | 12千赫 |
模式 | - v(中) | - v(中) | - v(中) | - v(中) |
监管 | 没有 | 没有 | 没有 | 没有 |
部分没有 | MAX1719 / MAX1721 | MAX864 | MAX865 | MAX680 |
包 | 6-SOT23 | 16-QSOP | 8 -µ马克斯 | 8所以 |
我/ P伏 | 1.5V ~ 5.5V | 2.0V至6.0V | 1.5V至6.0V | 2.0V至6.0V |
O / P当前 | 25马 | 马±10 | 马±10 | 马±10 |
时钟频率 | 125千赫 | 7千赫/ 33千赫/ 100千赫/ 185千赫 | 24千赫 | 8 khz |
模式 | - v(中) | +2V(IN)和-V(IN) | +2V(IN)和-V(IN) | +2V(IN)和-V(IN) |
监管 | 没有 | 没有 | 没有 | 没有 |
部分没有 | MAX619 | MAX622A | MAX679 | MAX682 |
包 | 8 -µ马克斯 | 8所以 | 8 -µ马克斯 | 8所以 |
我/ P伏 | 2.0V ~ 3.6V | 4.5V至5.5V | 1.8V ~ 3.6V | 2.7V至5.5V |
O / P当前 | 60马 | 30 ma | 20马 | 250毫安 |
时钟频率 | 500千赫 | 500千赫 | 330千赫/ 1 mhz | 200千赫/ 1 mhz |
监管 | 是的 | 是的 | 是的 | 是的 |
部分没有 | MAX683 | MAX684 | MAX768 | MAX840 / MAX843 / MAX844 |
包 | 8 -µ马克斯 | 8 -µ马克斯 | 16-QSOP | 8所以 |
我/ P伏 | 2.7V至5.5V | 2.7V至5.5V | 3.0V至5.5V | 2.5V至10.0V |
O / P当前 | 100毫安 | 马50 | 马±5 | 4马 |
时钟频率 | 5.0 v | 5.0 v | ±5 v, Adj | -2.0 v,相随的 |
模式 | 200千赫/ 1 mhz | 200千赫/ 1 mhz | 25kHz/100kHz, 20kHz-240kHz下同步 | 20千赫/ 100千赫 |
监管 | 是的 | 是的 | 是的 | 是的 |
部分没有 | Max850 / max851 / max852 / max853 | MAX868 | MAX881R | MAX1673 |
包 | 8所以 | 10 -µ马克斯 | 10 -µ马克斯 | 8所以 |
我/ P伏 | 4.5V至10.0V | 1.8V ~ 5.5V | 2.5V ~ 5.5V | 2.0V至5.5V |
O / P当前 | 马5 | 30 ma | 4马 | 125毫安 |
O / P伏 | -4.1 v,相随的 | 最大-2V(IN | 2 v,相随的 | Adj .最大的;最大的 |
时钟频率 | 100kHz 50kHz-250kHz下同步 | 450千赫 | 100千赫 | 350千赫 |
监管 | 是的 | 是的 | 是的 | 是的 |
部分没有 | MAX1686 / MAX1686H | MAX1730 | MAX1759 | |
包 | 8 -µ马克斯 | 10 -µ马克斯 | 8 -µ马克斯 | |
我/ P伏 | 2.7V至4.2V | 2.7V至5.5V | 1.6V ~ 5.5V | |
O / P当前 | 12个马 | 马50 | 100毫安 | |
O / P伏 | 4.75 v / 5.0 v | 1.8 v / 1.9 v的 | 3.3 v,相随的 | |
时钟频率 | 1兆赫兹 | 450千赫 | 1.5兆赫 | |
监管 | 是的 | 是的 | 是的 |
