许多以前用专用硬件实现的电路功能现在在软件中实现，部分原因是今天广泛选择低成本微处理器(µp)。虽然软件通常是解决问题的最低成本和最灵活的方法，但它迫使设计人员采取额外的措施来确保系统的可靠性。虽然不存在没有代码错误的程序，但是仔细的测试可以将每1000行代码中的错误数量减少到1到10个。因此，设计人员必须期望在典型的10,000行代码的控制软件程序中至少有10个代码错误。

导致系统崩溃的桌面应用程序软件错误并不严重，因为用户可以重新启动系统，只有轻微的数据丢失。然而，对于工业控制软件来说，系统必须能够在没有人为干预的情况下从代码错误中恢复。此功能对于两大类系统至关重要:具有高可用性的系统，例如服务器、电话系统和生产线;系统必须高度可靠，因为碰撞可能导致伤害，如汽车、医疗器械、工业控制、机器人和自动门。即使这两个标准都不适用，系统崩溃/恢复不需要用户干预(按重置或电源循环)是首选。如果设备在没有人为干预的情况下从错误中恢复，则该设备的感知质量是好的，因为用户不知道设备内部出现了问题。实现这种改进系统可靠性的一个简单而有效的方法是使用看门狗。

监督部门

看门狗是一个计数器，需要在看门狗超时时间内清除。如果清除不发生，看门狗产生复位导致系统重新启动或创建一个不可屏蔽中断(NMI)，导致程序分支到一个故障恢复子例程。大多数监管机构都是边缘触发的。因此，看门狗输入(WDI)上的上升沿或下降沿将清除计数器。WDI引脚连接到处理器I/O引脚，该引脚由软件切换(图1)。

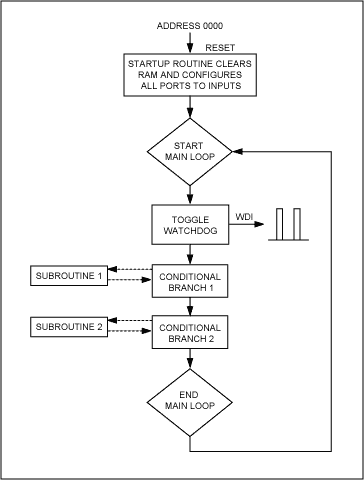

清除看门狗计数器的命令必须在主程序循环中执行(图2)。如果看门狗没有被清除，则会发生复位，并且软件分支到地址0000(启动例程)。计算执行主循环所需的时间通常很困难，因为可能会调用许多子例程，这取决于系统的输入。因此，设计人员通常选择比最长测量或计算环路时间长得多的看门狗超时。

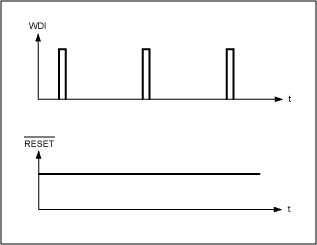

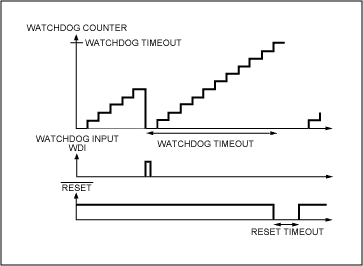

图3显示了看门狗和正常运行的复位信号(看门狗在超时时间内被清除)。在图4中，看门狗计数器达到超时后产生复位。工业标准的看门狗电路的超时在100ms到2s范围内，尽管有可调节和定制的看门狗覆盖更宽的范围(30ms到分钟)。如果主循环的执行时间对看门狗来说太长，设计人员可以在主循环的不同部分实现多个看门狗切换命令，或者使用具有更长的超时的设备。

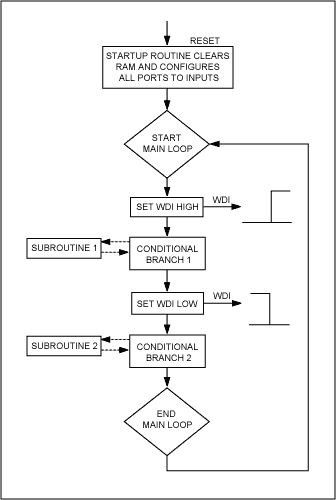

防止系统陷入寄生回路的一种技术是在主回路开始时将相关的I/O引脚设置为高电平，并在主回路的另一段将其设置为低电平。如果软件在主环路开始时卡在寄生环路中，看门狗超时，系统恢复，因为WDI保持高(图5)。如果使用低-高-低脉冲(如图2)，看门狗将被清除，但系统仍然卡在寄生环路中。对于需要监控的具有多个任务的程序，可能需要更复杂的方案。每个任务设置一个标志，并且看门狗只有在设置了所有标志后才会被切换。所有任务的持续时间必须小于看门狗超时时间。与实际的程序相比，图2和图5可能看起来很简单，但是它们说明了相关的概念。更复杂系统中的其他潜在问题，如内存泄漏和堆栈溢出，也应该进行监控。这超出了本文的范围，但是通常可以通过使用合适的设计过程、执行仔细的代码审查和使用专门的软件工具来完成。

内部与外部监督

许多μ p具有集成的可编程看门狗，可以在软件控制下禁用。内部看门狗容易出现代码错误，因此不能提供与独立的外部看门狗相同的保护。对于安全关键应用(即自动门，医疗设备，机器人)，内部看门狗是不可接受的。监管机构要求使用一个独立的外部监督机构。因此，使用外部看门狗来减少关键系统故障的风险是一种很好的做法。

简单看门狗加复位

由于看门狗超时通常复位系统，大多数看门狗集成了µP复位，也监视处理器电源电压。复位由看门狗或欠压状态激活。图6所示的MAX823 - MAX825系列结合了这两种功能，具有标准复位电压、一个标称看门狗、一个复位超时和仅6µA的电流消耗。这些器件采用超小型SC70封装。

工厂预置看门狗家族

MAX6316 - MAX6322系列提供26种出厂预设复位电压，4种标称看门狗和4种标称复位超时，以及4种输出配置(见表1)。

Capacitor-Adjustable监管机构

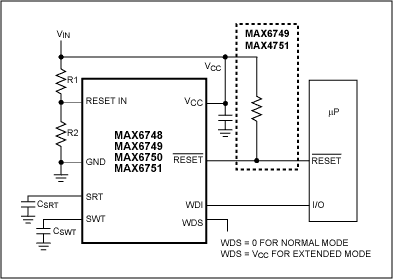

如果应用程序需要灵活的看门狗超时，设计人员可以使用可调电路。MAX6746 - MAX6753系列提供工厂预置或分压器可编程复位电压，以及看门狗和复位超时的外部电容调节。图7为典型工作电路，其中:

• 复位电压由分压器R1/R2决定;

• 复位超时由电容设定的复位超时(C(SRT))决定

• 看门狗超时由电容设置看门狗超时(C(SWT))。

图8显示了从100pF到100nF的C(SWT)值的看门狗超时范围。有了这个范围广泛的可用看门狗超时，设计人员为任何应用程序提供了解决方案。MAX6301 - MAX6304系列与MAX6746-MAX6753系列具有基本相同的功能，但可采用SO和DIP封装。

引脚可选择的看门狗与较长的启动/超时

如果启动例程很长(参见图2)，则需要一个具有两种不同超时的看门狗:较长的初始超时和较短的正常操作超时。MAX6369 - MAX6374系列具有引脚可编程启动延迟200ms至60s可选，看门狗超时范围为30ms至60s。一些版本提供了看门狗的第一边缘激活，为更长的启动例程提供了解决方案。对于这些芯片，看门狗在启动期间被禁用，并由µP的相关I/O引脚的第一个边缘激活。

具有多种电源电压的看门狗

对于具有双电源电压的系统，MAX6358 - MAX6360系列可以监控两个标准电压，并提供具有长启动时间和正常超时的看门狗。对于具有三个电源电压或需要高激活和低激活复位功能的系统，设计人员可以使用MAX6721- MAX6729系列。这些部件具有长启动时间和正常超时的双模式看门狗。它们监控两个标准电源电压(MAX6721-MAX6722)或两个标准加第三个可调电源电压(MAX6723-MAX6724)。它们具有手动复位输入，电源故障比较器，双复位输出以及reset和低电平reset输出。

超高可靠性的窗口看门狗

为了实现超高的可靠性，设计人员可以使用MAX6323 / MAX6324窗口看门器。有了这些部件，脉冲清除看门狗必须发生在一个明确规定的时间窗口内。一个有效的脉冲可能早于最后一个脉冲后1.5ms到达，也可能晚于最后一个脉冲后10ms到达(额外的范围见表1)。使用MAX6323/MAX6324，系统可以从寄生回路中恢复，如果清除看门狗命令在环路内，则可以产生快速脉冲序列。这些脉冲将清除一个正常的看门狗，不会产生复位。这可以用窗口看门狗来避免，因为它们需要最小的看门狗脉冲之间的延迟。这些设备的典型应用是防抱死制动系统或其他汽车电路，适用于高安全性要求的工业和医疗应用，或系统可用性至关重要的应用。

结论

由于每个软件程序都有代码错误，设计者必须确保系统不会被锁住。噪声和电磁干扰也会影响系统中的数据，导致不可预测的系统行为。看门狗是一种简单、廉价的提高系统可靠性的方法。外部看门狗会保护系统不被卡死，如果在看门狗超时时间内没有打开WDI，则会复位µP。随着今天监管机构的广泛选择，设计师一定会找到一个设备需求匹配。
