向负线性稳压器(U1 in)添加四个分量图1)使允许负载电流提高60%。该组件的成本低于0.17美元，数量为1000。

图1所示 通过晶体管和相关电阻将负线性稳压器中的负载电流提高60%。

将SET端子接地将U1的输出电压设置为-2.5V。U1的最大负载电流为200mA，额外的组件(Q(1)， R(1)， R(2)和R(3))从负载中吸取另一个120mA的最大值，在不降低输出稳压的情况下产生320mA的总最大负载电流。

R(1)降低Q(1)的功耗，防止Q(1)的热失控，并提供对短路输出的瞬时保护。它还通过限制Q(1)回路中的增益来防止振荡。从OUT到V(SS)流过U1的电流在R(2)和R(3)上产生V(R2)的压降，从而允许Q(1)在V(R2)接近Q(1)的基极到发射极阈值时传导负载电流。阈值(V(BE))在室温下约为0.7V。

选择R(1)、R(2)、R(3)的值，保证在最大负载电流(本例中为320mA)下，R(2)、R(3)、Q(1)消耗的功率最大。在320mA时，U1传导200mA, Q1传导120mA。组件在最大负载下的功耗为:

P(R1) = I(R1)²× R(1) = 120mA²× 9.1欧姆≈131mW
P (Q1) = V (Q1)×(Q1) = (V - V (R1) V (SS) )×(Q1) = (5 V - 1.1 - 2.5 V)×120 ma≈168兆瓦
P(R2) = I(R2)²× R(2) = 100mA²× 18欧姆≈180mW
P(R3) = I(R3)²× (R3) = 100mA²× 18欧姆≈180mW
P (U1) = V (U1)×(U1) = (V - V (R2) V (SS) )×(U1) = (5 V - 1.8 - 2.5 V)×200 ma≈140兆瓦

为了提供更大的负载电流，您可以通过增加R(1)、R(2)、R(3)和Q(1)的功耗额定值来方便地修改电路。表1详细介绍了320mA负载电流下的组件。对于功耗，电路板应该有足够的铜线连接到功耗组件的引线上。然后，热量通过元件传导到电路板，扩散到铜区，并通过对流从电路板中移除。

表1。图1组件

图2 a

图2 b

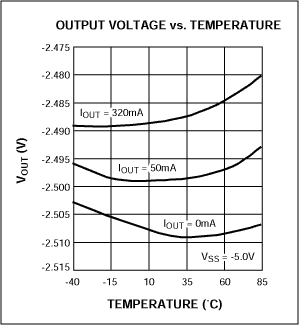

图2 c

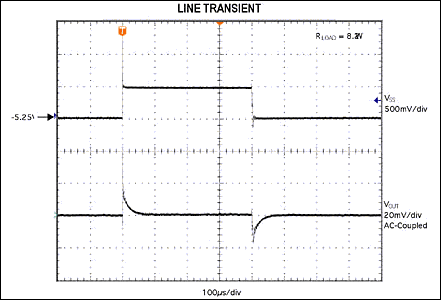

图2 d

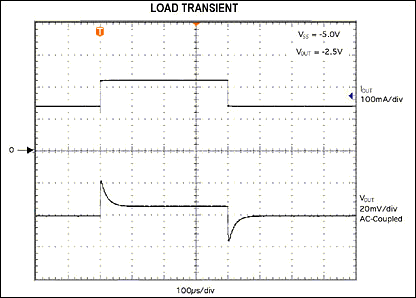

图2 e

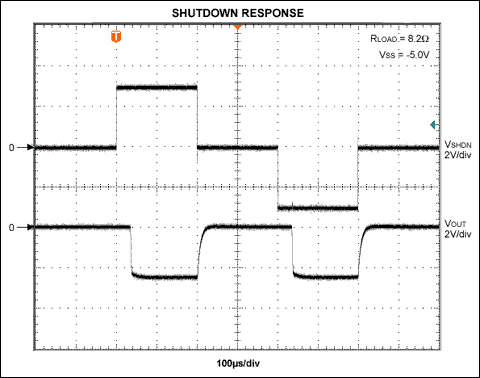

图2 f

图2 图1的输出曲线和波形特征:输出电压与负载电流(a)、输出电压与电源电压(b)、输出电压与温度(c)、线路瞬态响应(d)、负载瞬态响应(e)和关机响应(f)。

这篇文章的类似版本出现在2002年11月25日的艾德N杂志。
