可编程延迟线比较

Maxim的可编程延迟线采用5.0V电源，可提供SO或DIP 封装。可编程延迟线为客户提供了在设备 安装在应用程序后编程延迟的能力。每种设备如下所述，主要特性在表1.可编程延迟线的 功能图如图所示图1．

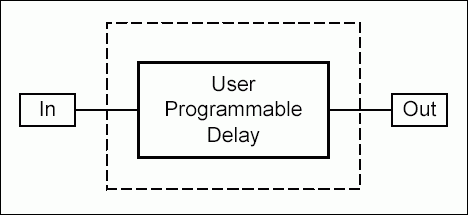

图1所示。可编程延迟线功能框图。

DS1020

DS1020是一个8位延迟线。DS1020有5种不同步长(0.15ns, 0.25ns, 0.5ns, 1ns和2ns)的版本(dash number)。延迟可从10ns到520ns，可使用3线串行接口或8位并行接口编程。

DS1021

DS1021与DS1020相同，只是它只有两个步长(0.25ns和0.5ns)，并且它具有最小的V(CC)上电时间。延迟可从10ns到137.5ns，可以使用3线串行接口或8位并行接口进行编程。

DS1023

DS1023类似于DS1020/1021，但增加了一些功能。该设备具有延迟信号长达一个完整周期或更长时间的能力，并且信号也可以反转。DS1023也可以输出脉宽调制信号。片上参考延迟产生0秒的步进零延迟。延迟从0ns到1275ns，有5种不同的步长(0.25ns, 0.5ns, 1ns, 2ns和5ns)，可以使用3线串行接口或8位并行接口进行编程。

DS1040

DS1040是一种可调单次脉冲发生器。脉冲宽度可从5ns到500ns和步骤 可编程从2.5ns到100ns，根据版本，使用并行接口。

DS1045

DS1045是一个4位双延迟线。这个装置有两个独立的可编程输出。延迟可从9ns到84ns在3ns, 4ns，或5ns步骤(取决于版本)，并可以使用并行接口编程。

表1。可编程延迟线比较

请注意:此处提供设备规格，供设备比较。如果本申请说明与数据表不一致，则以数据表代替本申请说明。

非可编程延迟线比较

表2和3.列出每个非可编程延迟线的一些设备规格。有并行和抽头非可编程延迟线。

平行延迟线

下面列出的设备是平行延迟线。平行延迟线有多个独立的延迟单元。看到图2查看平行延迟线的功能图。

图2。不可编程三合一并联延迟线功能图。

DS1013 / DS1135 / DS1135L

DS1013、DS1135和DS1135L是3合1硅延迟线。DS1135是5.0V高速版本，建议替换DS1013和DS1035。DS1135L是DS1135的3.3V版本，是DS1033的推荐替代品。所有这些设备都具有后缘和后缘精度。DS1135/DS1135L具有比DS1013更好的标称延迟容限。DS1013的标称延迟容限为±2.0ns, DS1135/DS1135L的标称延迟容限为±1.0ns。DS1013有17个版本(dash number)，延迟从10ns到200ns不等。DS1135有8个版本，延迟从6ns到30ns。DS1135L有6个版本，延迟从10ns到30ns。

DS1033 / DS1035

DS1033是3.3V器件，DS1035是5.0V器件。这两种设备都有3个独立的延迟，具有前沿和前沿精度。标称延迟容限为±1.5ns。DS1033有7个版本，延迟从8ns到30ns。DS1035有8个版本，延迟范围从6ns到30ns。DS1135是DS1035的推荐替代品，DS1135L是DS1033的推荐替代品。

DS1044

DS1044具有与DS1035相同的容差，但它有4个延迟而不是3个延迟。此外，可用的延迟也略有不同。DS1044有10个版本，延迟从5ns到25ns。标称延迟容限为±1.5ns。

DS1007

DS1007有7个延迟。前4个延迟(1到4)可以在3ns到10ns之间设置，并且只有低边缘精度。最后3个延迟(5到7)可以设置在9ns和40ns之间，并具有低和后缘精度。标称延迟公差为±2.0ns。

表2。非可编程并行延迟线比较

请注意:此处提供设备规格，供设备比较。如果本申请说明与数据表不一致，则以数据表代替本申请说明。

抽头延迟线

下面列出的器件是具有低密度和后缘精度的抽头延迟线。抽头延迟线有多个串联的延迟单元。当应用程序需要具有一个输入和多个延迟输出的延迟线时，抽头延迟是有用的，例如用于多相时钟。看到图3为抽头延迟线功能图。

图3。不可编程5分接延迟线功能图。

DS1000

DS1000已经过时了，但已经被引脚对引脚兼容的DS1100所取代。请参阅下面的DS1100/DS1110L部分。

DS1004

DS1004是一个5分接延迟线。延迟范围从5ns到25ns。步长根据设备的版本从2ns到5ns不等。输入到抽头的标称延迟公差为±1.5ns。DS1004还具有丝锥到丝锥的标称公差±0.75ns。

DS1005

DS1005也是一个5分接延迟线，但具有比DS1004更大的延迟和步长。延迟范围从12ns到250ns。步长根据设备的版本从12ns到50ns不等。输入到抽头标称延迟容限为±2ns。

DS1100 / DS1100L

DS1100和DS1100L是5分接延迟线。DS1100和DS1100L分别是5V和3.3V版本的DS1000的改进，插入式替代品。延迟范围从4ns到500ns。步长根据设备的版本从4ns到100ns不等。输入到抽头标称延迟容限为±2ns。

DS1010

DS1010是一个10分接延迟线。延迟的范围从5ns到500ns。根据设备的版本，步长从5ns到50ns不等。输入到抽头标称延迟容限为±2ns。

DS1110 / DS1110L

DS1110和DS1110L是10分接延迟线。DS1110和DS1110L分别是5V和3.3V版本的DS1010的改进，插入式替代品。DS1110的延迟范围从5ns到500ns，步长从5ns到50ns不等，具体取决于器件的版本。DS1110L的延迟范围从10ns到500ns，步长从10ns到50ns不等，具体取决于器件的版本。DS1110/DS1110L的输入到抽头标称延迟容限为±2ns。

表3。非可编程抽头延迟线比较

请注意:此处提供设备规格，供设备比较。如果本申请说明与数据表不一致，则以数据表代替本申请说明。

结论

本应用说明比较了Maxim的延迟线，以帮助客户选择适合其应用的设备。这种比较将防止客户筛选多个数据表和在线参数数据库。欲了解更多信息，请联系应用程序支持
