LTC1744是ADC必须在低噪声性能和高采样率之间进行权衡的一个例外。LTC1744是一款14位ADC，在高达50Msps的采样率下具有出色的动态和线性，是通信，扫描仪和高速数据采集的理想选择。2V(P-P)和3.2V(P-P)引脚可选输入范围以及电阻可编程模式允许LTC1744的输入范围针对各种应用进行优化。其0.3ps的低抖动允许中频欠采样高达70MHz及以上，具有出色的噪声性能。

LTC1743是一个引脚兼容的12位器件。

LTC1744特性

• 50Msps采样率

• 在5MHz输入时SNR为77dB, SFDR为87dB

• 150MHz全功率带宽采样

• 2V(P-P) ~ 3.2V(P-P)输入范围

• 0.5V至5V数字输出范围

• 48针TSSOP封装

灵活，但易于使用

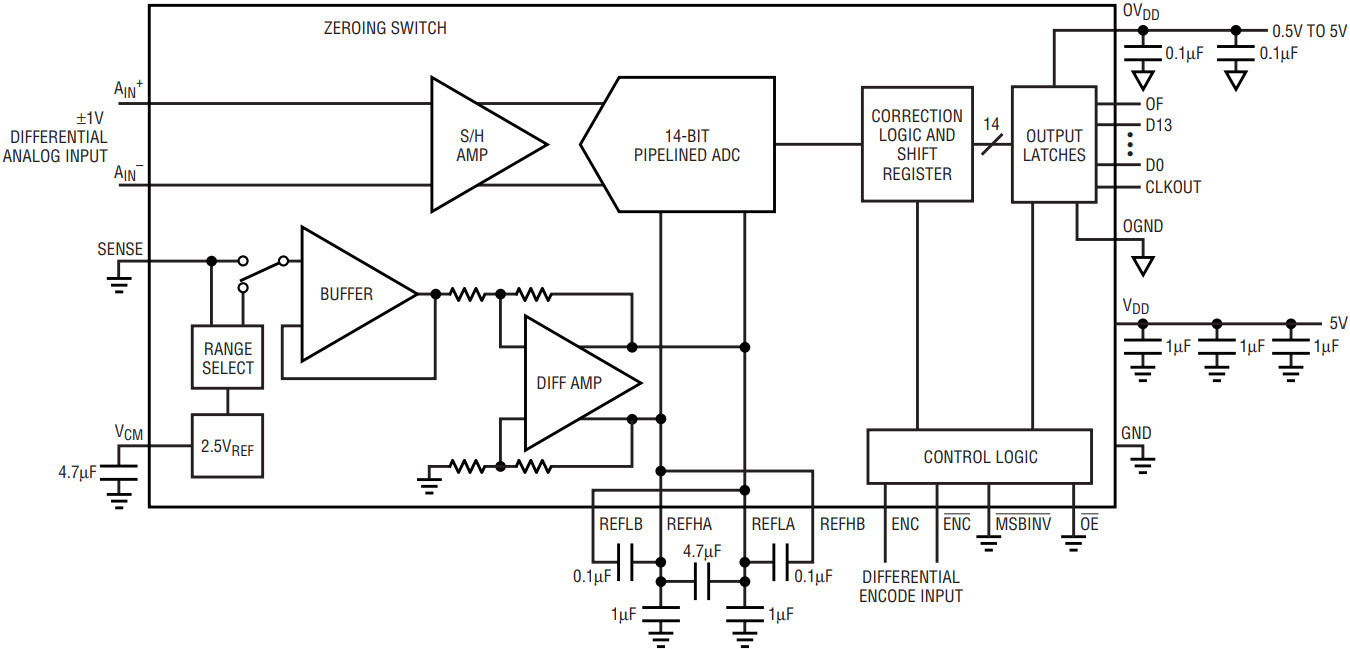

LTC1744是一个完整的解决方案，具有片上采样和保持器，14位流水线ADC和30ppm可编程基准，如图1中的框图所示。宽带采样和保持电路可以采样超过奈奎斯特速率的输入，最高可达150MHz带宽。有一个低阻抗，提供2.5V参考输出(V(CM))，可用于设置输入的共模电压。片上可编程基准可以设置为2V(P-P)或3.2V(P-P)输入范围，或通过使用两个外部电阻在两者之间的任何范围。

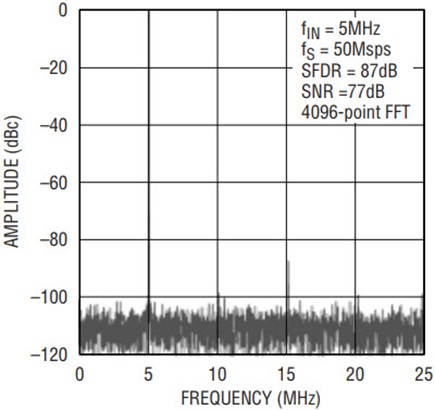

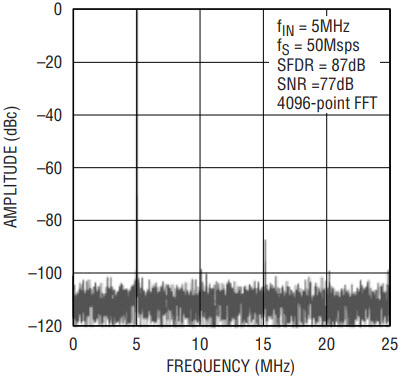

在77dB信噪比下，LTC1744在此速度下具有所有ADC中最低的噪声。LTC1744的失真性能非常出色，5MHz输入信号的典型值为87dB SFDR, 70MHz输入信号的典型值为73dB SFDR。图2显示了输入信号为5MHz的LTC1744的4096点FFT图。

可编程片上参考

当使用高速adc时，在使用小的输入范围以获得干净的失真性能和使用大的输入范围以获得低噪声之间存在权衡。LTC1744为用户提供了为应用选择最佳输入范围的灵活性。可以使用SENSE引脚选择两个内置输入范围。当SENSE接V(DD)时，输入范围为3.2V(P-P)，当SENSE接GND时，输入范围为2V(P-P)。如果需要另一个输入范围，SENSE可以用外部参考或由片上2.5V参考的电阻分压器驱动，以产生2V(P-P)和3.2V(P-P)之间的任何输入范围。

易于接口到5V, 3V或LVDS系统

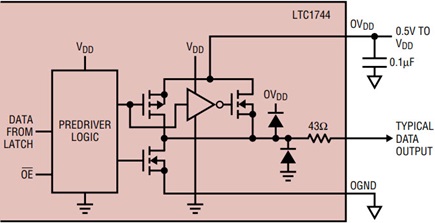

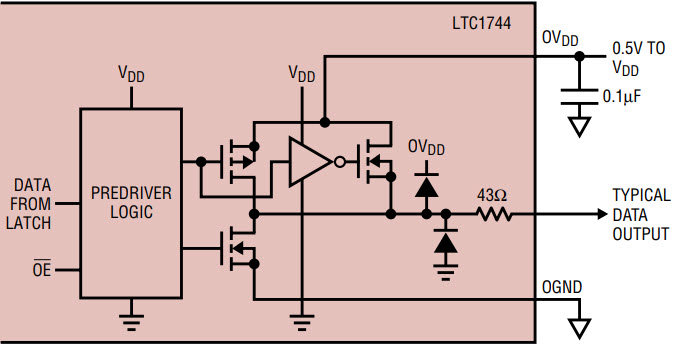

LTC1744提供灵活的数字输出范围，使其用途广泛，易于使用。图3显示了其中一个数字输出缓冲器的等效电路。每个缓冲器由OV(DD)和OGND引脚供电，它们与ADC电源和地隔离。OV(DD)电源可以从0.5到5V设置，允许直接接口到任何CMOS逻辑系列，TTL或LVDS。在高速adc中，从数字输出到输入的耦合会降低噪声性能。减少输出摆幅可以使这种影响最小化。

结论

LTC1744是一款灵活的14位50Msps ADC，提供业界一流的低噪声性能和功能，使其既通用又易于使用。
