介绍

一些标准，如SFF-8472，要求对光纤信号进行监控。有两种校准方法可供设计人员使用。预校准，由SFF-8472标准称为内部校准，要求调节信号以符合规定的刻度。后校准，被SFF-8472标准称为外部校准，是一种调整数字输出以符合规定刻度的计算技术。应用说明174“光纤应用中的监视器校准”解释了两种类型的校准。本应用说明是如何在使用给定固定设计的DS1858时提供预校准，并满足SFF-8472分辨率和精度目标的示例。对于设计人员谁打算他们的模块服务于广泛的应用，更灵活的解决方案，内置内部校准是更适合的。

缩放DS1858

SFF-8472标准规定了内部校准部分中五个通道的缩放。在DS1858中，温度和V(CC)经过工厂校准以符合各自的刻度。对于其余三个通道，在标准中称为Tx偏置，Tx功率和Rx功率，DS1858上的三个输入是MON1, MON2和MON3。所有三个单声道都是相同的。因此，赋值是任意的。所有三个通道都经过工厂校准，以读取2.5V的FFFF。我们将展示如何调节进入MON1和MON2的信号，以提供符合SFF-8472的刻度。

使用实例DS1858和MAX3996

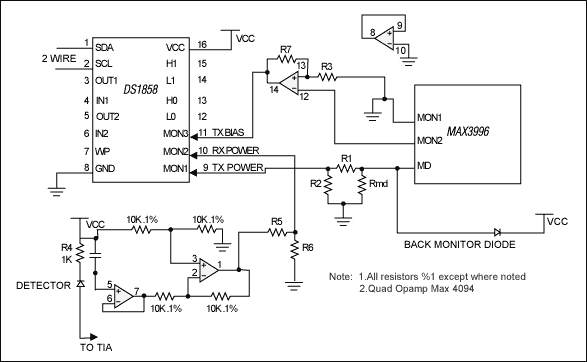

图1显示了在满足SFF-8472内部校准要求的设计中使用激光驱动器MAX3996和DS1858。为了简单起见，省略了电源旁路和引脚。

Tx功率源自MAX3996引脚MD，作为后监视器二极管电流的电压代表。该电压为1.12V(±8%)，独立于Tx功率设置(反向监视器二极管电流设置)。根据设计选择R1和R2，使产生到DS1858的电压符合Tx Power dBm标准。例如，根据SFF-8472, 0dBm预计产生2710h的数字输出。产生2710h的DS1858(9)电压为0.38 v(因为2.5V产生FFFFh)。这将设置R2 (62k欧姆)和R1 (100k欧姆)的标称值。该标准要求3dB精度。误差小于13.5%或约0.5dB (MD电压为8%，DS1858为0.5% FS或3.5%，电阻为2%)。

Rx功率来源于平均接收功率。差分电压是对检测器电流的测量。它被转换成单端电压。例如，根据SFF-8472， -10dBm预计会产生3E8h的数字输出。产生3E8h的DS1858(10)电压为0.038V(因为2.5V产生FFFFh)。如果进入R4的平均检测器电流为100 μ A标称电流，则仪表放大器将检测100mV(DC)。将100mV转换为38mV的分压网络由R5 = 10k欧姆和R6 = 6.2k欧姆组成。该标准要求3dB精度。除光电探测器转换外，误差小于36%或2dB (DS1858为0.5% FS或33%，电阻和放大器偏置误差为3%)。值得注意的是，为了避免显着的共模误差，10k欧姆电阻必须在低温co (50ppm/°C或更低)下为0.1%。这在误差预算中留下了1dB(+25%， -21%)的空间，以覆盖光电探测器的变化。如果这对于所使用的特定光电探测器来说是不够的，那么应该用一个锅来代替R4。

Tx偏置起源于MAX3996(引脚MON2)内，作为与偏置电流成正比的电压。例如，60mA时的电压为0.66V(±15%)。通过设计选择R3和R7，使产生到DS1858的电压符合偏置电流标度。例如，根据SFF-8472, 60mA的偏置电流预计将产生7530h的数字输出。产生7530h的DS1858(11)电压为1.14(因为2.5V产生FFFFh)。这将设置R3 (10k欧姆)和R7 (7.15k欧姆)的标称值。然而，由于标准要求优于10%的精度，因此建议为R3使用可变电阻或电位器，例如DS1804。

结束语

前面的工作表明，对于给定的设计，在SFF-8472标准的允许误差预算范围内，可以合理地实现内部校准要求的离散实现。考虑了零件间的差异。通过预处理进入DS1858的信号，不会发生分辨率损失。

使用其他激光驱动器的其他实现将仅在细节上有所不同，但将获得类似的结果。通常，两个或三个运算放大器和少量分立元件就足以达到类似的结果。
