Maxim提供具有开漏、推挽和双向复位输出的监控电路。客户经常询问这些方法的不同之处，以及如何确定哪种方法最适合给定的应用程序。本应用说明提供了解释和指导。

排水明沟输出

监控电路的RESET输出是内部MOSFET的漏极，Q1 (图1）. 需要从RESET连接到电源电压的外部上拉电阻来创建逻辑信号输出。当Q1导通时，V(RESET)变低。当Q1关断，V(RESET)进入电源轨时，RESET为高阻抗。上拉电阻可以连接到监控电路以外的电压电源。

图1所示。排水明沟输出。

在选择上拉电阻时，要考虑监控RESET输出的源和吸收能力;特别是当RESET在同一总线上驱动多个设备时。选择一个足够低的电阻，使得V(RESET)在Q1关闭时保持“高”(V(RESET) = V(CC) - I(SOURCE) × R)，并且足够高，使得V(RESET)在Q1打开时保持“低”。请记住，Q1现在必须导通I(Q1) = (V(CC) - V(LOW)) / R) + I(SINK)。上拉电阻的标称值为4.7k欧姆。

开漏式输出的优势在于接线或输出能力;缺点是缓慢的上升时间和一个额外的外部电阻。在同一总线上连接两个或多个监控电路的开路漏极输出，实现负逻辑“或”电路。当任一监控电路的复位输出变低时，总线为低电平。只有当所有reset都高时，总线才高。这是最方便的，当一个人想要监控多个电压电源和触发复位时，任何一个电源下降。

推挽输出

推挽输出由一对互补的mosfet (图2）. 这个配置类似于比较器的输出级。当Q2关闭和Q1打开时，RESET输出高，当Q2打开和Q1关闭时，RESET输出低。

图2。推挽式输出。

监控器的吸收和源输出电流能力在电气特性表中规定。确保连接到RESET的后续电路不会吸收或产生足够高的电流，从而导致输出偏离所需状态的电压水平。

母线上只能安装一个推挽输出。总线上的多个电路将引起冲突。具有“更强”吸收能力的器件在最终状态中占主导地位。

推挽输出提供高速，几乎轨道到轨道的响应，从低到高，高到低，以及源或吸收电流的能力。

当使用带有双向复位的µP连接推挽式RESET输出时，连接一个电阻(图3)在RESET和µP RESET之间。这使得μ P可以向系统发出命令，而不管上级RESET的状态如何。μ P上的双向复位既可以作为驱动的reset输入，也可以作为主动的系统reset驱动。

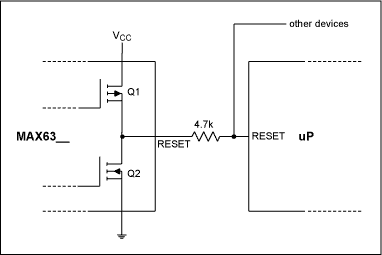

图3。与双向复位uPs接口。

双向输出(Maxim专有)

当与需要快速复位上升时间的µP双向复位输入/输出接口时，Maxim提供具有专有开漏双向复位输出的监控电路(MAX6316系列)图4）. 它集成了一个开漏输出(Q3)与一个内部4.7k欧姆上拉电阻。当Q3打开，Q1和Q2关闭时，RESET变低。当Q3关闭和Q1打开时，RESET走高。为了快速将RESET调高，Q1导通后，待V(RESET)上升到一定电压(~0.65V)后，Q2导通一小段时间(~2µs)。Q1通过断开内部上拉电阻与电路的连接，在Q3接通时降低监控电路的功耗。

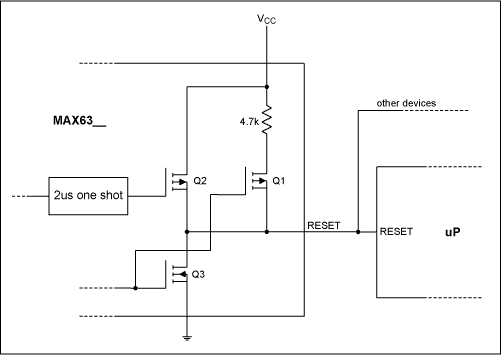

图4。双向输出。

有人可能会建议，只是使用一个开漏输出和降低上拉电阻的值，从而增加源电流，将达到与增加Q2相同的结果。事实是，上拉电阻有多低是有限制的。一些µp的复位输出额定仅高达1.6mA的吸收电流。当µP复位变低时，总线上的电压将被拉到V(reset) = V(CC) - 1.6mA × R，这必须仍然低到足以被识别为逻辑低电平。降低R(上拉电阻值)以提高上升时间可能会在µP RESET变低时将V(RESET)提高到以上逻辑低。

结论

当总线上连接多个监控器时，选择一个开漏复位输出监控器。当使用开漏复位输出来选择外部上拉电阻的正确值时，估计吸收和源电流。当复位输出高电平必须不同于主管电路的供电电压时，开漏复位输出也会派上用场。

当总线上只需要一个监控器时，使用推挽复位输出监控器，以消除对上拉电阻的需要。当与一个μ P的双向复位输出接口时，可以使用如图3所示的带有外部电阻的推挽式复位输出，或者使用Maxim专有的开漏式双向复位输出。注意，Maxim开漏双向复位输出提供最快的上升时间。

当连接到μ P双向复位输出的总线上需要多个监控器时，Maxim开漏双向复位输出是最佳选择。
