摘要: ADSL调制解调器、光盘驱动器、笔记本电脑等数据采集电路需要开关频率大于1.1MHz的大电流±5V电源,以避免干扰噪声敏感电路。

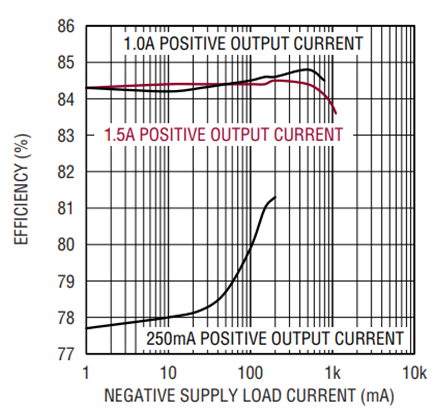

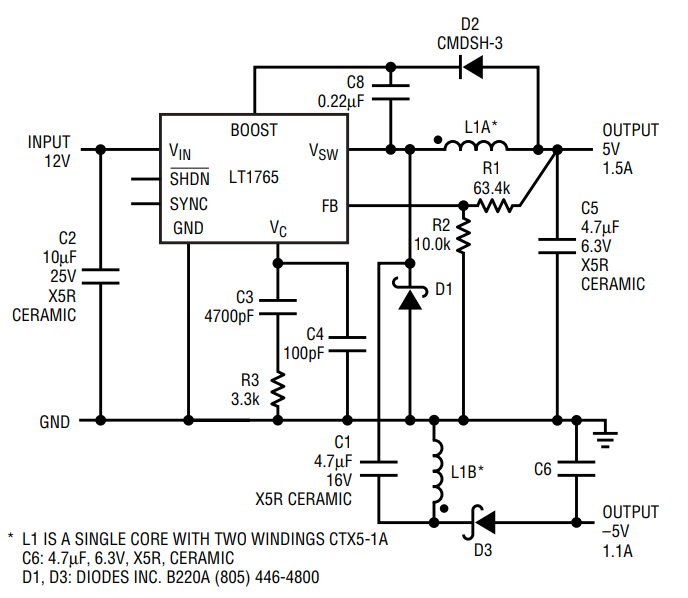

ADSL调制解调器,磁盘驱动器,笔记本电脑和其他数据采集电路需要大电流,±5V电源,开关频率大于1.1 mhz,以避免干扰噪声敏感电路。图1显示了一个非常简单、紧凑和高效的解决方案,它使用一个1.25MHz LT1765EFE单片降压开关稳压器和一个磁性元件。该电路可以从12v电源提供±5V电源,在两个轨道上具有大于1A的能力。LT1765EFE的内部3A电源开关通过消除对外部MOSFET及其走线的要求来节省空间。典型的效率是84%,如图2所示。另一种选择是使用两个ic,这意味着要在电路板空间、总成本和复杂性方面付出沉重的代价。

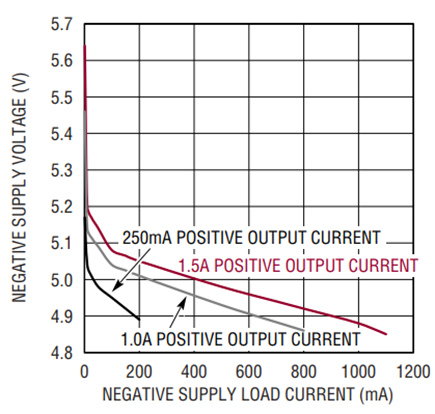

LT1765EFE使用电流模式控制来调节其降压转换器拓扑的正输出。现成的CTX5-1A(L1)变压器,其额定电流大于3A,匝数比为1:1,在次级绕组上产生与初级绕组相同的电压,并保持-5V输出。高电流密度陶瓷耦合电容为IC和负输出之间的电流流动创造了低阻抗路径,保持了出色的交叉调节,如图3所示。LT1765EFE的3a最小开关电流限制和热增强的tsssop16外露引线框架封装以更紧凑的解决方案提供高功率,而不是使用双控制器(成本高得多)或单个控制器并单独选择mosfet(使用额外的电路板空间和设计和组装时间的更复杂的设计。B220ASchottky二极管具有低正向额定电压,效率高,外壳尺寸小,可进一步减少电路板空间。陶瓷输入和输出电容器提供了一个微小的,低成本的解决方案,最小的输出三倍。
稳压器的电流模式拓扑在两个输出上提供稳定的负载瞬态响应-只需要陶瓷输出电容器和位于theLT1765EFE的V(C)引脚上的简单RC网络。与电压模态控制器拓扑相比,这是一个节省空间和成本的优势,电压模态控制器拓扑需要额外的补偿元件来优化负载瞬态响应。此外,电压调节器通常需要电解或钽输出电容器,而不是极低ESR的陶瓷电容器,以稳定控制回路并保持良好的高频响应。考虑到samms电流处理要求,电解电容和钽电容比等效陶瓷电容占用更多的空间并产生更多的输出电压纹波。总的来说,采用陶瓷电容的电流模式降压调节器比电压模式解决方案更简单、更小、更便宜。

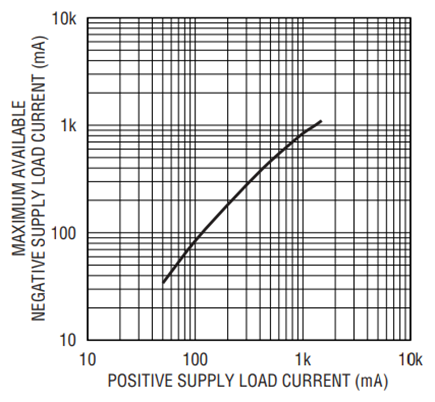

theLT1765EFE的开关电流最小值为3A,限制了负线和正线的最大输出电流。在这种拓扑结构中,负输出电流必须小于(且不能等于)正输出电流,否则输出电压将下降,因此在考虑所有可能的负载瞬态条件时必须小心。典型的最大负输出电流相对于正输出电流如图4所示。如果交叉调节是+5V输出电流大于1.0A和- 5V负输出电流小于5ma的问题,在- 5V输出上加一个1k的预载电阻可以改善调节。
