强大的图形芯片普遍存在于个人电脑和游戏机中。在游戏、演示和网页浏览中，3D图像现在占据了中心舞台，第三代3D芯片的出现带来了3D性能和视频质量的又一次飞跃，超过了迄今为止的任何东西。大于500-600百万像素/秒的填充率，2000万像素/秒的三角形率，以及对其他增强功能的支持，将对游戏开发者、cpu、内存、ramdac甚至显示技术提出更多要求。此外，图形处理器和支持电路的电源要求也急剧增加。

从性价比的角度来看，图形处理器和支持电路的电源要求非常关键。在本文中，我们提出了图形卡电源解决方案。

• 输入电源的AGP终端:



• -3.3v @ 6a
  = 18.9 w

• - 5.0v @ 2a
  = 10.0 w

• - 12.0v @ 1a
  = 12.0 w

• 典型供电要求:


  表1

  	电压	当前的	解决方案
  图形处理单元	1.2V或1.5V	5	MAX1953
  DDR内存(VDDQ)	2.5 v	3	MAX1953

• 通常需要廉价的解决方案，需要一些一般的故障特征，如受控软启动，UVLO和限流。

以下是使用MAX1953产生上表所列电源电压的几种降压解决方案，其特点:

• 单SO-8封装双N沟道MOSFET

• 无电流感应电阻器

• 低输入电压工作(3.3V和5V导轨)

• 1兆赫开关体积小，成本低

• 效率在90%

图1显示了GPU降压解决方案，图2显示了DDR内存主电压调节的解决方案。

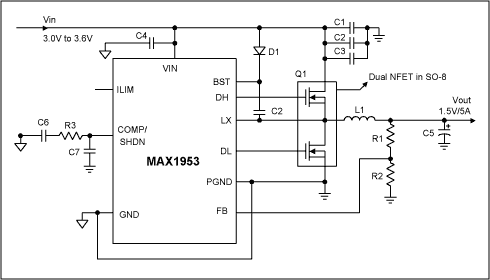

图1所示 MAX1953: 1MHz开关，1.5V/5A GPU电源，3.3V输入，1.5V/5A输出

表2 3.3V in, 1.5V/5A输出MHz的组件列表。

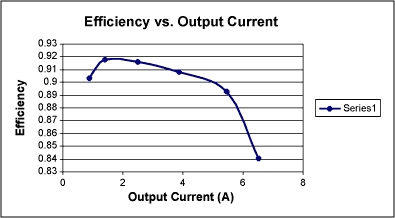

图2显示了1.5V, 5A电路的效率与输出电流的关系图。

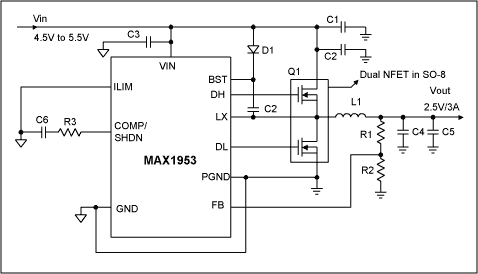

表3 组件列表5V in, 2.5V/3A输出在1MHz。

图4显示了2.5V, 3A电路的效率与输出电流的关系图。

上述电路表明，MAX1953可用于生成图形卡的GPU和内存供电轨道。MAX1953的工作能力低至3V输入，允许从两个输入电源(3.3V和5V)提取总输出功率，因此这些轨道都不会过载。1MHz的开关频率有助于减小滤波器电感和电容器的尺寸和成本。
