使用PWM降压控制器的服务器DDR内存的VDDQ供应

来源：analog 发布时间：2023-12-04

摘要： 跟踪，下沉和采购，DDR存储器和终端电源的同步降压控制器。

由于其快速的数据传输速率和成本，DDR内存在服务器和个人计算机中变得非常流行。DDR存储器需要主存储器供应(也称为VDD)和跟踪终端供应(VTT)。MAX1917是一款多功能快速PWM降压控制器，能够吸收和输出高达25A的电流。这个应用程序说明了如何使用MAX1917作为服务器中DDR内存的VDD电源。

MAX1917是一个PWM控制器，为DDR存储器产生终止电压供应(VTT)。在这种应用中，输出电压VTT跟踪DDR存储器电源电压V(DD)，该电压被馈送到DDR引脚。

MAX1917还可用于通过将其参考电压连接到DDR引脚，从5V或12V输入源产生VDDQ电源电压。图1显示了12A输出电流的原理图。

图1所示 MAX1917用于VDDQ电源电压应用

MAX1917可用于输出电压在1.0V及以上的其他非跟踪应用，例如处理器核心电压和DSP核心电压。MAX1917的优点之一是快速瞬态响应(在一个切换周期内响应阶跃负载变化)。因此，它适用于高速应用。下面应用电路的另一个特点是，通过改变R6的值，开关频率可以从200kHz设置到1MHz。这样的特性优化了外部组件的选择。

表1列出了组件信息。

表1 2.5V/15A应用的物料清单
广告样稿。	描述	供应商
C1	1.0µF/25V陶瓷帽，TMK316BJ105ML, 20毫欧 max esr。	太阳诱电
C2	4X330µF/25V铝帽，ZA系列，26毫欧 max esr。	红宝石
C3	4.7µF/10V陶瓷帽，JMK212BJ475MG, 20毫欧 esr max。	太阳诱电
C4	0.47µF/10V陶瓷电容器，LMK107BJ474MA	太阳诱电
C5	10µF/6.3V陶瓷电容器，JMK316BJ106ML, 20毫欧最大esr。	太阳诱电
C6	3X560µF, 4SP560M, 14毫欧最大esr每个电容器。	三洋
C7	0.22µF/10V陶瓷电容器，LMK107BJ224MA	太阳诱电
D1	30V/100mA肖特基二极管，CMPSH-3	中央半。
L1	0.75µH/24A, CDEP149-0R7NC， (esr, 1.2毫欧 max)	住田
第一季度	IRF7822	红外
第二季	2 xirf7822	红外
第三季	2 n7002k	Siliconix
R1	400 k, 1%
R2	5.1 k, 5%
R3	20 k, 5%
R4	15 k, 0.1%
R5	10 k, 0.1%
R6 *	1.78 k, 1%
*见式(2)。

设置输出电压

根据图1所示原理图，将反馈参考电压设置为1.0V。输出电压可从1.0V及以上调节。输出电压由下式决定:

设置开关频率

MAX1917/8的开关频率可以通过使FSEL引脚浮动或连接到地来设置为300kHzor 550kHz。然而，开关频率可以通过添加一个电阻(R6)在300kHz到1mhz之间的任何地方设置。实际开关频率由式给出，

为了使上述等式成立，FSEL引脚应该接地。对应的停机时间为:

开关频率与输入电压无关。然而，关断时间取决于输入电压。MAX1917的最小关闭时间为典型的350ns，最大的400ns。因此，在低输入电压(5V输入)下选择开关频率时应非常小心，以确保公式3中所需的关断时间至少是满足暂态响应要求的最小关断时间的1.4倍。

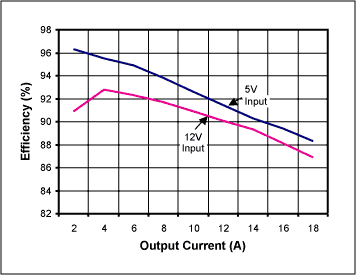

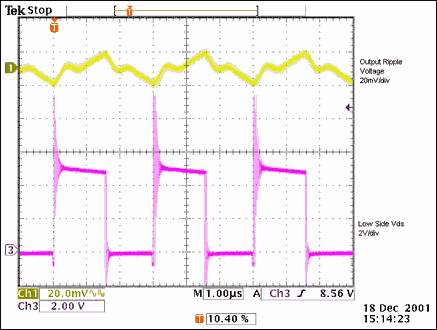

图2分别显示了5V和12V输入时转换器效率与负载电流的关系。很明显，该变换器在负载电流小于12A时表现出非常高的效率。下图(图3a和3b)分别显示了5V和12V输入时的输出纹波电压和低侧MOSFET漏极到源电压波形。5V输入时输出纹波电压保持在25mV以下，12V输入时输出纹波电压保持在50mV以下。应使用大输出电感(例如1.5µH, Sumida CEP125-1R5-H)，以保持12V输入时纹波电压小于输出电压的1%。
