本应用说明描述了两种可靠、低成本的电路，它们可以保护对成本最敏感的系统免受热损坏。这些电路使用温度开关ic，这是一种简单的器件，其行为就像具有逻辑输出的恒温器。它们没有数字通信能力，并且在大多数情况下不需要系统软件开发，因此购买成本较低，设计成系统的成本也较低。它们最常用于检测高温条件并关闭电源以使系统冷却。

以MAX6501为例。该IC模拟了温度传感器、电压基准和比较器。当IC的温度超过工厂设定的值时，输出断言。由于它采用5引脚SOT23封装，因此可以非常靠近热故障点。

基于PC板温度的关机

要使用像MAX6501这样的本地温度传感器来进行系统保护，请使用如下电路图1． MAX6501的T(OVER)\输出控制大功率元件的电源。(当超过MAX6501的温度阈值时，T(OVER)\变低。)现在需要做出两个重要的选择:

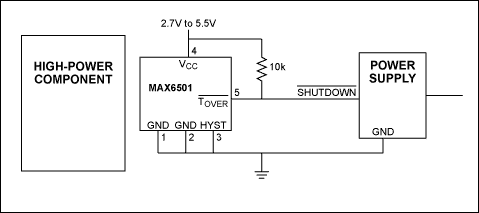

图1所示。在这个低成本的保护电路中显示的MAX6501可以监测大功率元件附近PC板的温度。当温度超过MAX6501预设的跳闸阈值时，T(OVER)\变低，关闭大功率元件的电源。

的位置。

如果某个组件(例如CPU或图形处理器)比主板上的其他组件消耗更多的功率，请将温度开关放置在尽可能靠近该高功率组件的位置。如果可行，温度开关应靠近目标元件的接地走线，以便目标元件的热量通过金属走线传导到温度开关。如果两个大功率元器件相邻，温度开关应置于两者之间。

旅行阈值。

MAX6501通过引线检测PC板的温度。因此，请根据温度开关所在位置的最大允许板温度来选择跳闸阈值。你可能需要通过表征来确定这个最高温度。使用目标大功率元件的结对外壳热阻，计算当模具温度达到最高时(例如125°C)的外壳温度。然后在使其模具温度接近最大值的功耗水平下操作目标元件。您可以通过测量箱体温度来验证这一点。现在测量MAX6501所在位置的电路板温度。这将很好地估计MAX6501所需的脱扣温度。

基于目标部件模具温度的停机

一些能够达到高芯片温度的集成电路包括片上“二极管”(通常是PNP发射极结)，可用于直接感应芯片温度。像MAX6512这样的遥感温度开关使用这些感测结在超过编程温度时发出信号。

要使用像MAX6512这样的远程温度传感器进行系统保护，请使用如下电路图2． MAX6512的T(OVER)\输出控制大功率元件的电源。(当超过MAX6512的温度阈值时，T(OVER)\变低。)

图2。在这个低成本保护电路中显示的MAX6512使用目标芯片上的感测晶体管监控大功率组件的芯片温度。当温度超过MAX6512预设的跳闸阈值时，T(OVER)\变低，关闭大功率元件的电源。

的位置。

虽然MAX6512能够放置在距离目标元件几厘米的地方，但它应该尽可能靠近目标元件，以尽量减少到目标元件的感测二极管引脚的走线长度。

旅行阈值。

由于MAX6512直接感知目标组件的模具温度，因此选择接近组件最大额定模具温度(例如125°C)的跳闸阈值。如果预期会有非常快的温度漂移，选择比最大值低几度的行程温度。

多个温度开关

请注意，上面讨论的温度开关具有开路漏极输出，当使用两个或更多温度开关时，可以“接线”。例如，一个MAX6512可以检测CPU的芯片温度，而两个MAX6501s可以检测关键位置的板温度。所有三个输出都可以连接在一起，这样任何一个传感位置的故障都可以关闭系统。
