摘要： 介绍了使用DS21Q50四路E1收发器进行高密度E1线终端的要求。DS21Q50支持交错总线操作(IBO)和系统时钟合成器。
应用说明376提供了使用DS21Q50作为四路E1收发器的硬件和软件要求。这类应用包括两个重要功能，交错总线操作(IBO)和系统时钟合成器。IBO模式允许多达8个E1数据流复用到单个高速PCM总线。系统时钟合成器可以根据从任何E1线或外部参考时钟恢复的时钟创建高速背板时钟。
DS21Q50是一款四路E1收发器，针对E1线路的高密度终端进行了优化。这类应用包含两个重要功能:交错总线选项(IBO)和系统时钟合成器。IBO允许多达8个E1数据流多路复用到单个高速PCM总线上。系统时钟合成器可以根据从任何E1线恢复的时钟或外部应用的参考时钟创建高速背板时钟。所有这些特性都无需额外的逻辑组件即可实现。本文详细介绍了一个特定的硬件和软件实现，以利用4端口E1设计的这些特性。

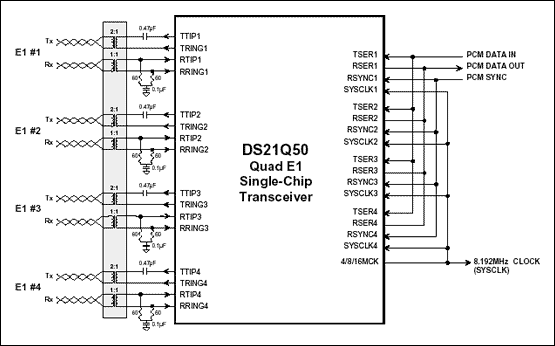

图1显示了DS21Q50在4端口设计中的示例应用程序。为了保证IBO模式下的数据完整性，所有时钟和同步信号都应该相位对齐。必须启用四个收发器中的每个收发器的接收弹性存储，并且它们都应该接收相同的帧参考脉冲(RSYNC)和8.192MHz系统时钟(SYSCLK)。在这种情况下，锁相帧脉冲由系统背板提供，8.192MHz时钟由21Q50的系统时钟合成器提供。请注意，8.192MHz时钟可以从四个E1线恢复时钟中的任何一个内部创建。在IBO模式下，DS21Q50可以通过划分应用的SYSCLK为每个E1格式化器创建发送时钟(TCLK)。
图1所示。四口E1收发器采用DS21Q50。
注:
原理图不包括线路保护元件。
对于紧凑型应用，可以使用八进制变压器，如脉冲T1068。
该电路可以通过软件配置用于75(1/2)或120(1/2)E1应用，而无需改变组件值:
CCR5.4中的IRTSEL决定接收机终端电阻
LICR中的L0-L2决定发射机脉冲形状
表1显示了初始化DS21Q50以进行上述操作所需的一些关键寄存器设置。请注意，表1可能没有表示客户应用程序所需的完整注册列表。鼓励读者参考器件数据表了解有关DS21Q50灵活性的进一步信息。在用所需设置初始化设备之前，在上电时清除所有21Q50寄存器是一种良好的做法。
| 设置 | 位置 | 描述 |
| 以下设置适用于所有4个端口(收发器): | ||
| Iboen = 1 | IBO.2 | 启用IBO操作 |
| Ibotcs = 1 | IBO.6 | 发送时钟从SYSCLK派生 |
| Scs1 = 1 | IBO.5 | 8.192MHz操作(PCM总线上的4个端口) |
| Scs0 = 0 | IBO.4 | |
| Rese = 1 | RCR.4 | 启用接收弹性存储 |
| Rsio = 1 | RCR.5 | RSYNC引脚是一个输入 |
| RSM = 0 | RCR.6 | RSYNC处于帧模式 |
| Tsio = 1 | TCR.0 | TSYNC是一个输出 |
| TSM = 0 | TCR.1 | TSYNC处于帧模式 |
| 以下设置适用于指定的端口(收发器): | ||
| Scs0 = 1 | 测试旋塞1,SCICR.0 | 选择从收发器#1中恢复的时钟作为系统时钟合成器的源 |
| Scs1 = 0 | 测试旋塞1,SCICR.1 | |
| Scs2 = 0 | 测试旋塞1,SCICR.2 | |
| Css0 = 0 | 测试旋塞1,SCICR.3 | 设置系统时钟合成器为8.192MHz |
| Css1 = 1 | 测试旋塞1,SCICR.4 | |
| Soe = 1 | 测试旋塞1,SCICR.5 | 使能合成器时钟输出 |
| Da0 = 0 | 测试旋塞1,IBO.0 | 将收发器#1设置为PCM总线上的第一个设备 |
| Da1 = 0 | 测试旋塞1,IBO.1 | |
| Da2 = 0 | 测试旋塞1,IBO.2 | |
| Da0 = 1 | 测试旋塞2号,IBO.0 | 将收发器#2设置为PCM总线上的第二个设备 |
| Da1 = 0 | 测试旋塞2号,IBO.1 | |
| Da2 = 0 | 测试旋塞2号,IBO.2 | |
| Da0 = 0 | 测试旋塞3号,IBO.0 | 将收发器#3设置为PCM总线上的第三个设备 |
| Da1 = 1 | 测试旋塞3号,IBO.1 | |
| Da2 = 0 | 测试旋塞3号,IBO.2 | |
| Da0 = 1 | 测试旋塞4号,IBO.0 | 将收发器#4设置为PCM总线上的第四个设备 |
| Da1 = 1 | 测试旋塞4号,IBO.1 | |
| Da2 = 0 | 测试旋塞4号,IBO.2 | |
地点:
tc# 1 =收发器#1 (TS1,TS0 = 00)
tc# 2 =收发器#2 (TS1,TS0 = 01)
tc# 3 =收发器#3 (TS1,TS0 = 10)
tc# 4 =收发器#4 (TS1,TS0 = 11)

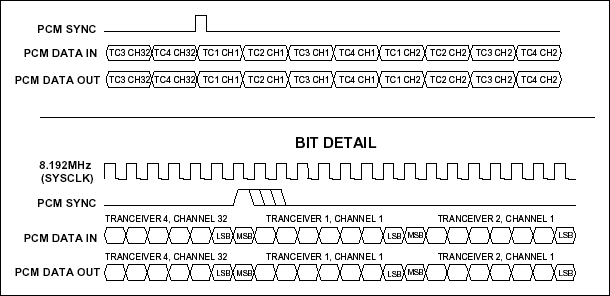

图2。PCM总线功能时序图。
