链接的Excel 电子表格(ZIP, 4kB)根据应用需求和组件规格计算补偿组件。用户输入以蓝色突出显示。

图1所示。线性稳压器。

B2:输出电压，Vout
B3:最大输出电流
B4:输出电容，Cout
B5:输出电容ESR
B6:底部反馈电阻，R2
D6:计算顶反馈电阻R1(不适用于负稳压器)
B7:选择顶部反馈电阻(下一个更高的标准值)
B8:通管电流增益，Q1(使用最大规格)
B9:计算优势极频率
D9:计算Cbe，将第二极置于单位增益交叉频率之上
B10:计算ESR零频率
D10:计算补偿电容(Cc)以抵消ESR零。Cc & lt;50pF不需要。
B11:计算交叉频率
B12:选择Cbe(减去晶体管Cbe，选择下一个较低的标准值)
B13:计算第二极频率

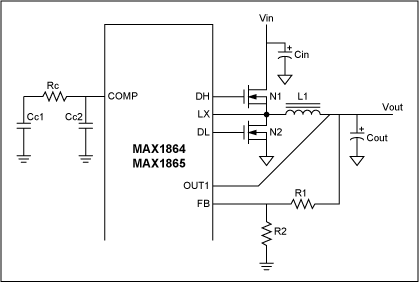

图2。巴克监管机构。

B16:输出电压，Vout
B17:最大输出电流
D17:假设LIR = 0.3的计算电感。
B18:输出电容，Cout
B19:输出电容ESR
D19:计算ESR零频率
B20:控制FET的最大导通电阻，N1
B21:所选单位增益交叉频率(选择<40 khz)
D21:计算补偿电容器(Cc1)设置主导极
B22:选择补偿电容器(标准值>D21)
B23:计算优势极频率
D23:计算电阻(Rc)抵消输出极
B24:所选电阻器(下一个更高的标准值)
D24:计算补偿电容器(Cc2)抵消ESR零。如果fc <Zesr。
B25:底部反馈电阻，R2(如果需要)
D25:计算顶反馈电阻，R1
