摘要： 说明说明如何找到基于电子控制电位器(EPOT)的偏置电阻网络的Thevenin等效电路。
本应用说明解释了如何为基于电控电位器(EPOT)的偏置电阻网络找到Thevenin等效电路。
附加信息:EPOT应用:运算放大器电路中的偏移调整
要将图1中所示的网络建模为图2中所示的Thevenin等效网络，请找到Thevenin电压(V(th))和Thevenin电阻(R(th))。在这种情况下，V(th)与V(OS)相同(没有外部负载存在)，R(th)是电压源短路时从V(OS)向后看的电阻。首先用等效的Thevenin替换EPOT，然后将其替换到原始网络中。
图1所示。
图2所示。
注1:在本分析中，N =(当前EPOT设置)/(总水龙头数)。换句话说，对于32次轻拍的EPOT，设置为8使N = 0.25。
注2:V(p) =电源正电压，V(n) =电源负电压
注3:V(pot) = EPOT刮刀处的电压
图3所示。
要找到EPOT的等效电阻(R(pot))，将源短路，即两个电阻并联。

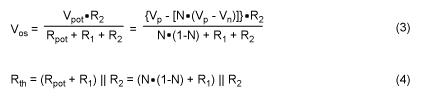

最后一步是将EPOT的Thevenin电路替换到原始电路中，并找到整体的Thevenin替代物。
图4所示。
