介绍

LT1766的最大输入电压能力为60V，峰值开关电流为1.5A，适用于高压、工业和汽车应用。60V的最大工作输入电压使LT1766成为12V, 24V和(未来)42V汽车系统的理想选择，这些系统必须承受高达60V的负载转储输入瞬态。在高输入输出电压差的情况下，通过提供非常快的开关边缘速率和使用连接到稳压输出的BIAS引脚来提供内部控制电路，可以最大限度地降低功耗。在低输入输出电压差时，供电升压电容器用于使内部200毫欧电源开关完全饱和，以减少直流开关损耗。LT1766以200kHz的固定频率运行，并且可以外部同步。此外，还提供了一个引脚，用于编程欠压锁定并将部件置于微功率关闭状态。LT1766在整个占空比范围内保持1.5A的峰值开关电流。这是通过使用专利电路来实现的，该电路消除了斜率补偿对峰值开关电流的影响，而不影响频率补偿。

LT1766封装在16引脚SSOP (GN-16)封装中，占用与SO-8封装相同的空间。LT1766提供了广泛的功能，如欠压锁定和微功率关断，以及外部同步功能，而不会牺牲BIAS或BOOST引脚的省电特性。此外，采用熔接角引脚的GN-16封装提高了热性能，将封装的西塔(JA)从120°C/W(典型的SO-8)降低到95°C/W。

电路描述

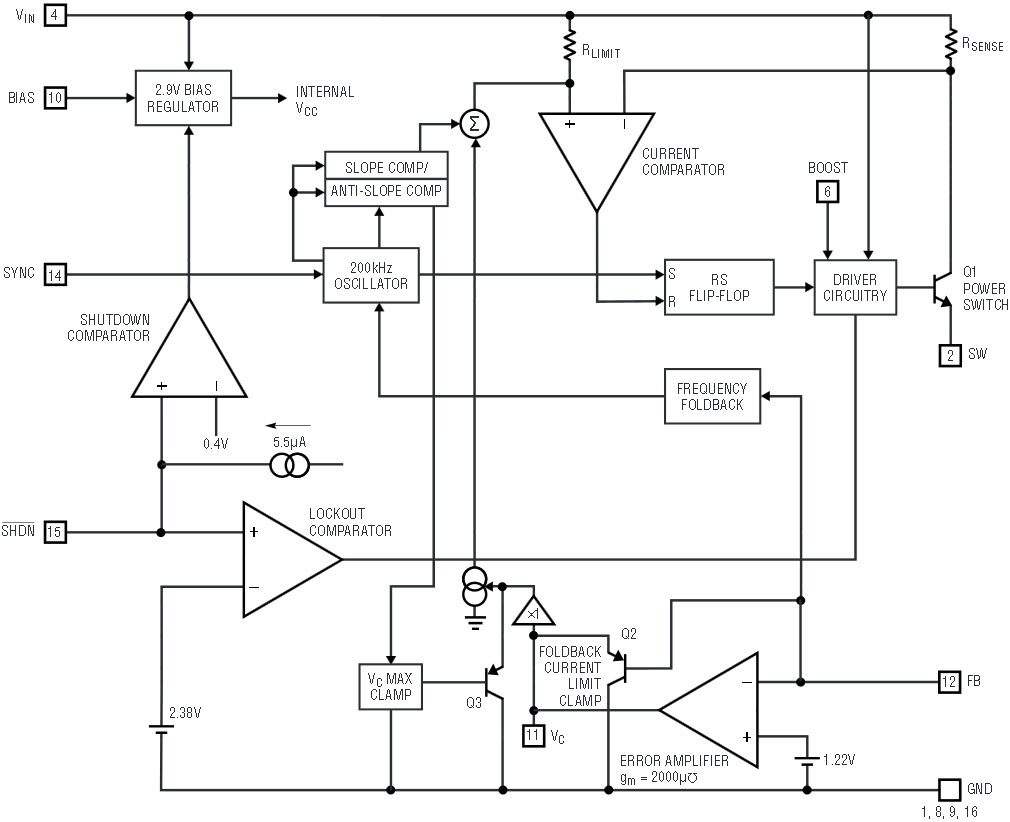

LT1766经过优化，可在降压模式开关稳压器拓扑结构中为高输入输出差和低输入输出差提供高效率。图1中的框图显示了LT1766降压转换器的所有关键功能。电流模式结构提供了快速的瞬态响应和良好的回路稳定性。存在两个反馈回路来控制功率开关的占空比，使用一个跨导误差放大器和一个电流检测比较器，该比较器按周期监测开关电流。在电流检测信号中加入了非线性斜率补偿，以防止在稳压器占空比大于50%时，与电流模式控制相关的次谐波振荡。LT1766的一个附加特性，在方框图中称为“抗斜率补偿”，消除了斜率补偿在高占空比时对峰值开关电流的影响，而不影响频率补偿。对于高占空比应用，这比具有类似峰值开关电流限制的竞争电流模式转换器具有显着优势。

LT1766还包括一个精确的1.2V基准。该参考被缩放为在SHDN引脚上提供精确的2.38V阈值，允许编程欠压锁定;第二个较低的阈值(0.4V)允许在输入电源电流降至25 μ a时关闭。该部件可以外部同步到频率高达700kHz。

LT1766特性

LT1766提供以下特性:

• 宽输入范围:5.5V ~ 60V

• 恒定200kHz开关频率

• 1.5A峰值开关电流

• 0.2欧姆饱和开关

• 在全占空比范围内保持峰值开关电流

• 25µA关机电流

• 1.2V反馈基准

• 容易synchronizable

42V到5V降压转换器

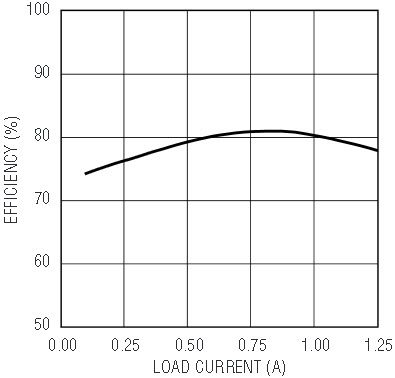

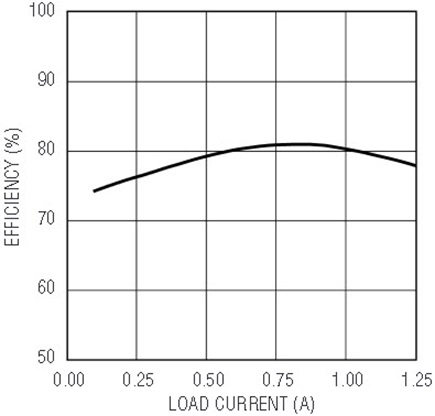

LT1766设计用于满足在宽输入电压范围内的高效率需求。一个典型的高输入电压应用，42V到5V转换器，如图2a所示。为了在高输入电压下实现高效率，需要快速的输出开关边缘速率;LT1766的边率分别为1.2V/ns(上升)和1.7V/ns(下降)。此外，在高输入电压下的轻负载需要从输入端提取最小的静态电流。如果大于3V, BIAS引脚允许内部控制电路从调节输出供电。例如，在占空比为12%时，该技术将输入静态电流从4.5mA降低到约1.8mA。42V到5V转换的效率(>80%)如图2b所示。

12V到5V转换器

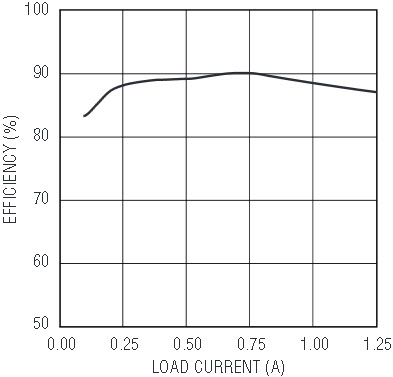

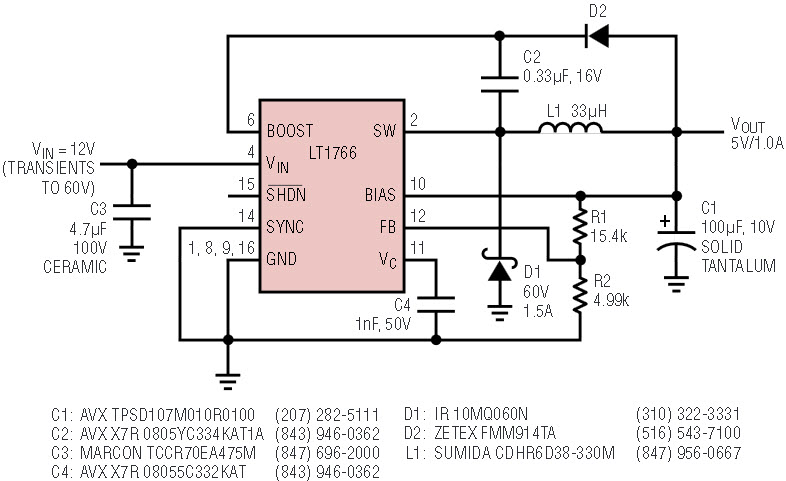

LT1766在较低的输入电压下具有优异的效率;再加上它能够承受高达60V的瞬变电压，这使得它成为汽车电子等恶劣环境下电源转换的理想选择。一个典型的12V到5V转换器如图3a所示。实现低输入输出电压转换高效率的关键是使用饱和开关设计。前置电容，连接在BOOST和SW引脚之间，在开关过程中产生高于输入电源的升压。前置偏置通过二极管D2从稳压输出导出。驱动开关从这个升压允许200毫欧电源开关完全饱和。使内部电源开关完全饱和所需的最坏情况下的最小BOOST电压为输入电源以上3V。这意味着低至3.3V的输出电压是通过一个简单的二极管预偏升压电源电容器的理想选择。12V到5V转换的效率峰值为90%，如图3b所示。

结论

LT1766具有1.5A的峰值开关电流和60V的最大输入电压能力，为12V, 24V或(未来)42V汽车电子以及48V非隔离电信应用提供了理想的解决方案，其中必须容纳高达60V的输入电压。LT1766封装在16引脚SSOP (GN16)中，占用与SO-8相同的空间，并以200kHz的固定频率运行，为高压降压功率转换提供了紧凑的解决方案。
