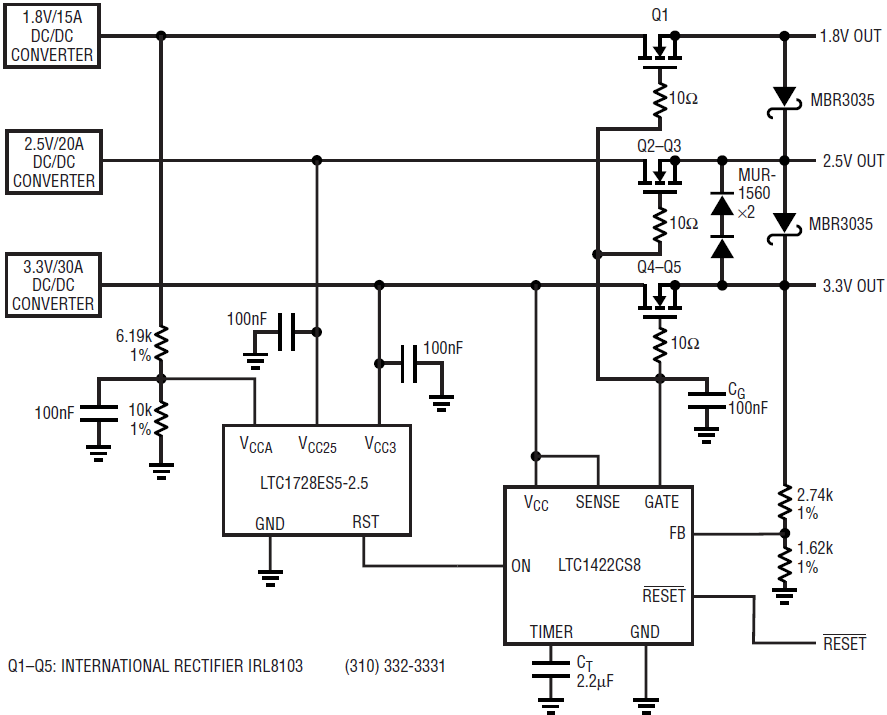

许多具有多个电源电压的数字系统需要在上电时同时增加电源。由于电源通常由每个电压的单独稳压器组成，因此不可能保证输出的同时性。图1所示的电路对三个电源的输出进行倾斜，并确保在上电和故障恢复期间进行跟踪。

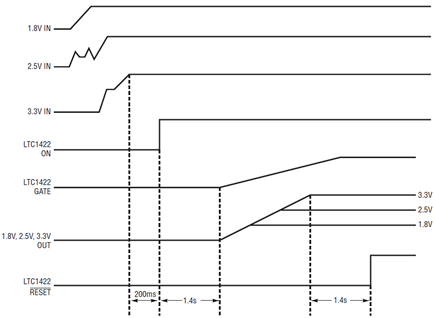

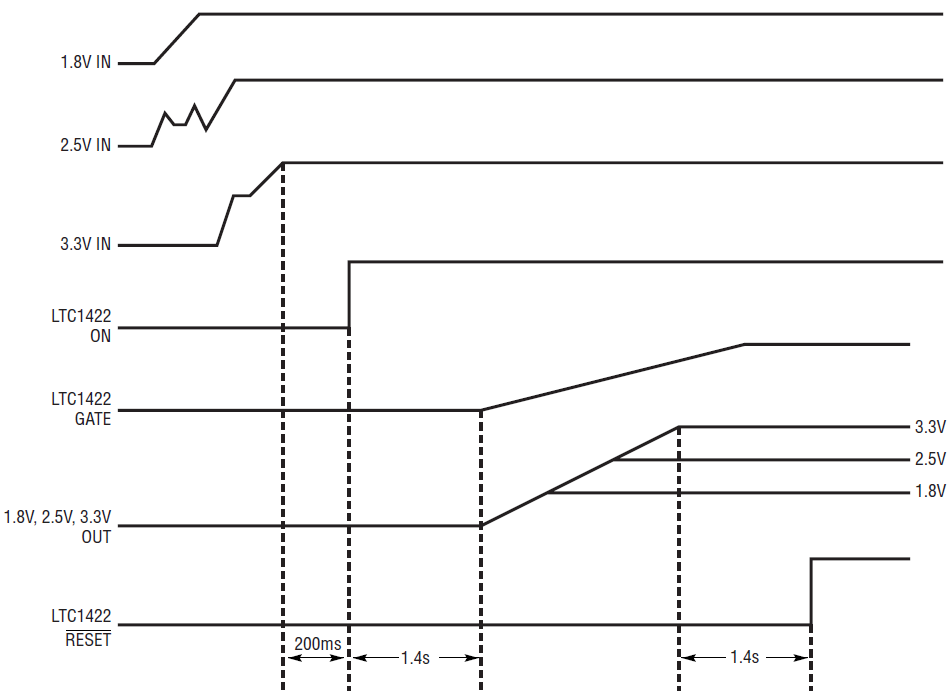

根据电流能力、滤波电容和回路特性，稳压器总是以不同的速率和不同的时间启动，因此无法保证输出如何或何时上升到各自的电压。在这种情况下，LTC1728-2.5三电源监视器监视三个稳压电源(1.8V, 2.5V和3.3V)中的每一个。当所有电源上升到可接受范围内(通常在标称输出电压的7.5%以内)时，LTC1728等待200ms，然后启用LTC1422热插拔 控制器。LTC1422引入了大约1.4秒的额外延迟，然后将三个n沟道mosfet的栅极斜坡化，其中一个与每个电源的输出串联。图2显示了启动过程中各种波形的相对时序。

作为源跟踪的器材，mosfet在名义上跟踪LTC1422斜坡到一个公共栅极节点。斜坡速率由GATE引脚电流和电容C(G)根据公式设定

其中I(GATE)通常为17µA，选择C(G)以限制上升速率，从而限制流入任何后续负载电容的涌流。

最高输出3.3V，是最后达到最终电压的。其状态由LTC1422的FB引脚监测，该引脚释放重置3.3V MOSFET完全接通时。重置延迟1.4秒后变为高电平，然后启动负载活动。

缺点

输出故障由每个单独的DC/DC变换器的短路限制来处理。然而，如果发生故障，其影响是短暂的。如果其中一个调节器进入电流限制，它的输出将下降，LTC1728的RST产出将下降。然后LTC1422关闭所有输出。这有效地从受影响的调节器的输出中去除故障。稳压器输出恢复，在延迟200ms和1.4s后，LTC1422试图再次提升负载。如果故障持续，调节器输出将下降，循环重复。二极管包括在输出中，以保证在灾难性故障条件下最坏情况下的差分电平。请注意，为了补偿MOSFET的下降，稳压器的调整比标称高约100mV。
