在电信应用中，特别是整流器应用(或前端电源)，需要一个负的参考电压来增加一次侧控制电路(运放)的共模抗扰性。无调节时，取值范围约为2V ~ 3V。负电压的功耗可以忽略不计。实现这种负参考电压的一个简单方法是使用三二极管压降(见图1)。

这种电路，乍一看，似乎是一个简单和廉价的解决方案。然而，在实践中，由于以下原因，它并不便宜:(1)二极管D2到D4必须具有与D1相同的额定电流。这是因为这些二极管携带与D1相同的电流，即使由-Ref源的电流可以忽略不计。(2)由于大纹波电流通过D2、D3和D4，三个二极管之间的电压不是恒定的;因此，需要较大的电容值(C3，约47µF)来滤除纹波电压。为了获得更平滑的负参考电压(小于300mV纹波)，需要另一个滤波器(R1和C4)。(3)特别是当冷却风扇从主侧供电时，在高环境温度下，三个二极管的额外功耗会导致这些二极管的热问题。此外，这些部件占用了更多的空间，增加了制造成本。因此，需要一种简单且节省空间的解决方案来降低功耗以提高偏置电源的可靠性。

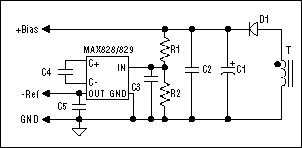

图2展示了一个简单的解决方案，该解决方案使用Maxim的节省空间和高效电荷泵产品MAX828 / MAX829。MAX828适用于0°C至+75°C, MAX829适用于-40°C至+85°C。

注意，当主偏置电压大于5.5V时，R1和R2是电阻分压器。C3是滤波电容。如果一次侧偏置电压小于5.5V，则可以省略这些元件。这种实现对负参考电压的优点如下:(1)节省空间。由于-资源只有几个小的充足电流，电容器，C3, C4和C5的尺寸可以是0603，电阻R1和R2的尺寸可以是0804。MAX828/MAX829采用微型SOT23-5封装。(2)可靠性高。这是因为负基准电路的功耗非常小。(3) -Ref不再依赖于温度。在以前的实现中，二极管电压降是温度和负载电流的函数。

一个例子:对于来自+12V主偏置的-5V/2mA负参考电压，R1 = 1k欧姆， R2 = 910欧姆， C3 = C4 = C5 = 0.022µF/16V(0603)。在2mA输出电流下，效率约为90%(来自数据表)。
