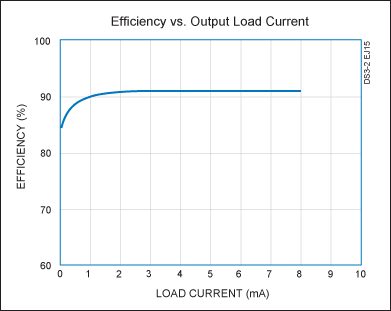

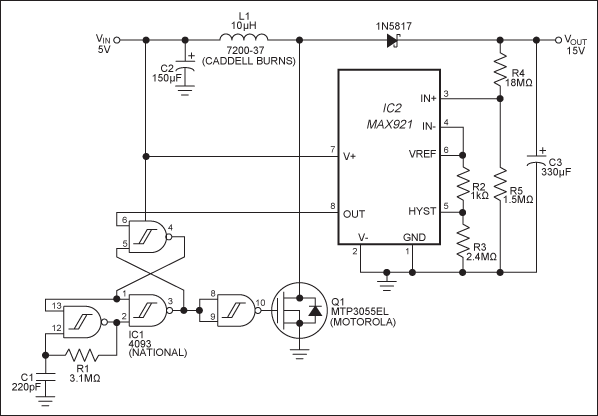

在大多数DC-DC变换器中，正常的电源电流在低负载电流下不允许高效率。然而，图1中的电路包含微功率元件，使其能够在低至1mA的负载电流下保持90%的效率。IC1(四施密特触发NAND门)的最大静态电流仅为0.25µa, IC2(组合参考电压和比较器)的最大静态电流仅为2.5µa。

IC2将自己的参考电压与电路输出V(OUT)进行比较。当V(OUT)高于其阈值时，产生的比较器输出(引脚8)为高，否则为低。四极非与门配置为振荡器、设置/复位锁存器和缓冲逆变器。当比较器输出高时，锁存器阻断振荡器脉冲。当它变低时，脉冲通过Q1的门并激活升压调节器。

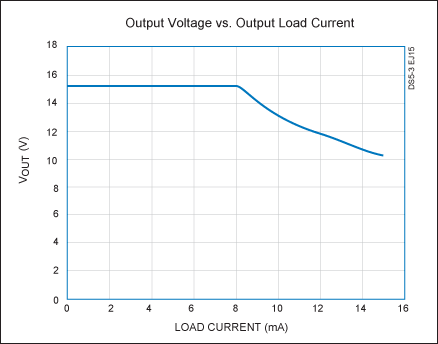

R4和R5有助于确定电路的直流输出电平:V(OUT) = V(REF)(1 + R4/R5)。轻负载的输出电压纹波取决于比较器的滞后。当R3 = 2.4毫欧时，以毫伏为单位的迟滞等于以千欧姆为单位的R2的值。然后，毫伏的纹波等于V(REF)(1 + R4/R5)(R2)，其中R2的单位是千欧姆。对于这个电路，纹波= 1.182V(1 + 18/1.5)(1) = 15.4mV。
