在设计便携式电子产品时，无论是传呼机、掌上电脑还是手机，“足迹”是任何组件最重要的规格之一。大多数此类产品使用至少一个DC/DC转换器从电池产生调节电压。LT1610是一款微功率DC/DC转换器IC，从几个方面解决了占地面积问题。首先，开关频率为1.7MHz，允许使用小型，廉价，最小高度的电感器和电容器。其次，频率补偿组件已经集成，消除了在大多数应用中对外部RC网络的要求。最后，该器件采用LTC的8引脚MSOP封装，尺寸为8引脚SO封装的一半。

LT1610的输入电压范围从1V到8V, 30V, 300mA开关允许几种不同的配置，如升压，SEPIC和反激，成功实现。在升压模式下，输出电压可高达28V。工作静态电流为50µA;接地关闭引脚将电流减小到0.5µA。该设备可以从单个(1V)电池产生30mA的3V电压，或从两个(2V)电池产生100mA的5V电压。配置为锂离子电池到3.3V SEPIC转换器，LT1610可以提供100mA。在升压模式下，效率范围从100 μ a负载时的60%到满载时的83%。

单细胞到3V DC/DC转换器

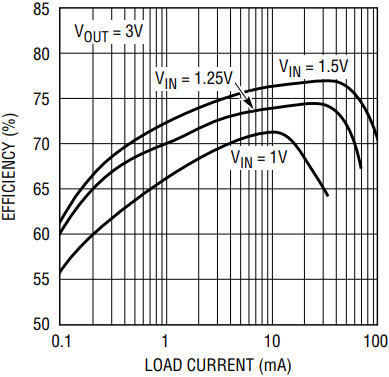

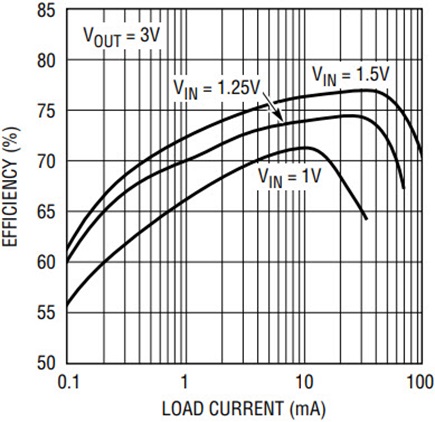

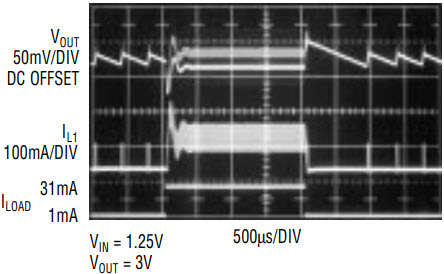

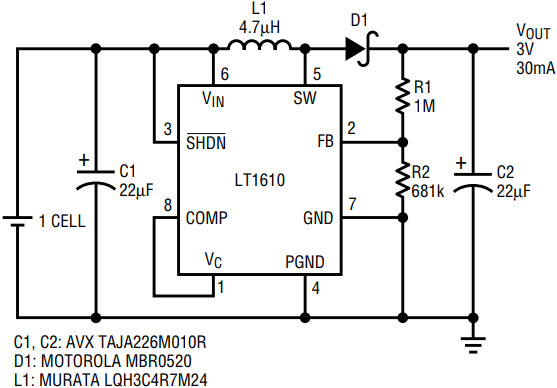

一个1V到3V升压转换器如图1所示。指定的组件占用很少的电路板空间。4.7µH Murata指定的电感尺寸为2.5mm × 3.2mm，高度仅为2mm。22µF AVX“A”壳钽电容器尺寸为1.6mm × 3.2mm，高1.6mm。电路效率达到77%，如图2所示。从1mA到31mA负载阶跃的瞬态响应如图3所示。该设备在轻负载下具有突发模式操作。这可以在1mA的负载下看到。当负载增加到31mA时，器件转为恒频开关，控制开关电流峰值，实现输出调节。

2单元到5V DC/DC转换器

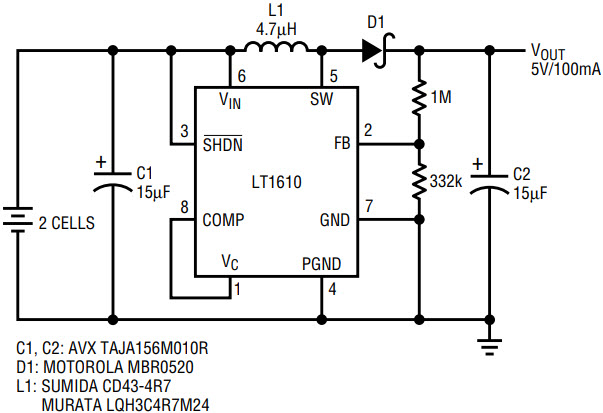

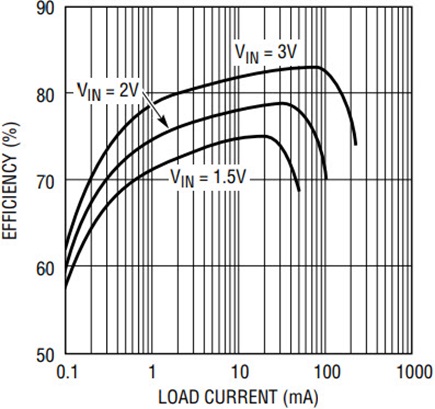

通过简单地改变反馈电阻值，LT1610可以产生5V。图4的电路在高达100mA的负载下从2单元输入产生5V。图5的图形显示了电路的效率，达到83%。该电路也适用于3.3V到5V的转换，供电超过200mA。

锂离子到3.3V SEPIC转换器

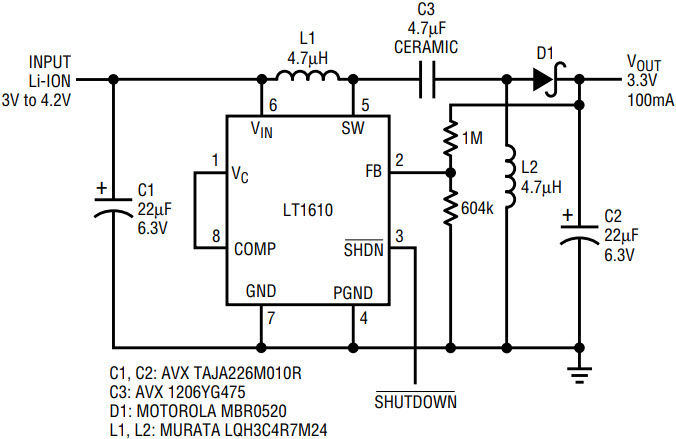

图6采用SEPIC(单端初级电感转换器)拓扑结构，从一个可以高于或低于输出电压的输入提供一个可调节的3.3V输出。虽然该电路需要两个电感器和一个陶瓷耦合电容器，但与产生3.3V的替代方法(如升压转换器和线性稳压器)相比，该解决方案的总占地面积仍然具有吸引力。该电路可提供高达100mA的电源。效率虽然低于标准升压变换器，但达到约73%。与升压转换器不同，这种拓扑结构提供输入到输出隔离。在关机模式下，输出与电池完全断开，防止电池通过负载意外放电。LT1610的亚µA关机电流降低了待机损耗，延长了电池寿命。
