孤立的反激式转换器通常会让人想起(或痛苦的回忆)定制变压器、延迟交付时间表和机构审批问题。几家供应商提供现成的反激变压器，但这些变压器的隔离等级只有300V-500V，很少达到1kV。隔离等级为3750V(RMS)的反激变压器是不可能找到的，如果应用程序需要这种级别的隔离，那么昂贵的定制设计可能是唯一的解决方案。

栅极驱动变压器设计用于将开关稳压器控制器耦合到MOSFET栅极，具有高隔离额定值和低成本的库存。这些线圈缠绕在未断开的磁芯上，具有非常高的电感(500µH至2mH)，并且在正常的反激变换器电路中会迅速饱和。在正激变换器中使用栅极驱动变压器是可能的，但需要光隔离器或三级绕组进行反馈。另一种可以利用栅极驱动变压器的拓扑结构是不耦合SEPIC。

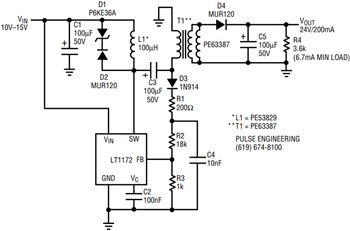

图1显示了基于非耦合SEPIC的转换器的完整原理图。转换器工作从一个12V电池支持的输入电源和输出24V在200mA。关键特点是，第二个线圈不是一个线圈在所有，而是一个现成的栅极驱动变压器。该组件提供3750V(RMS)隔离和完整的VDE认证，并在SEPIC服务中完美运行。

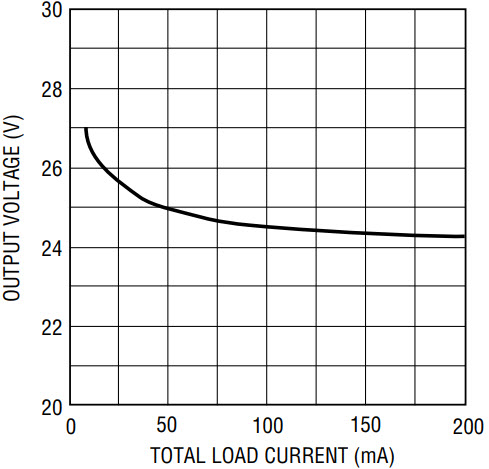

反馈来自初级绕组，通过D3。R1用于滤波开关关断时的漏感尖峰，C4平滑恢复的反馈电压。注意变压器是1:1绕线;C4峰值检测电压大致等于输出。调整R1和C4的大小是最小负载和负载调节之间的权衡。如图所示，建议最小负载为3600欧姆。输出调节如图2所示。线路稳压从10V到20V的全负载输入为0.13%/V。
