负降压调节器采用升压控制器的解决办法

来源：analog 发布时间：2023-09-19

摘要： 升压DC-DC控制器用于负降压调节器应用。通过外部运放反转其电压反馈，该升压模式DC-DC控制器从-5.2V ECL电源中获得稳压-3V。

本设计说明展示了升压DC-DC控制器如何用于负降压调节器应用。通过外部运放反转其电压反馈，该升压模式DC-DC控制器从-5.2V ECL电源中获得稳压- 3V。MAX1771升压DC-DC控制器的特点。

一个相关的想法出现在1995年11月9日的EDN上。

图1的电路采用升压(升压)DC-DC控制器，用于负降压调节器应用。它被开发用于为光学放大器/升压单元中的激光二极管供电，当时没有商用IC可用。激光二极管的阳极接地，所以电源电压必须是负的，它必须输出160mA到750mA。

图1所示通过外部运放反转其电压反馈，该升压模式DC-DC控制器从-5.2V ECL电源中获得稳压- 3V。

虽然升压稳压IC在降压稳压电路中工作，但其标准连接能够正确控制Q1。然而，输出电压必须由运放反转以获得适当的电压反馈:负载指的是最正的电源轨，而不是IC1的接地端子，因此控制器必须随着V(OUT)(指该端子)的增加而增加其占空比。因此，运放反转反馈信号并将其移位以匹配IC1内部的1.5V阈值。

IC1配置为非引导模式，为外部MOSFET Q1提供足够的栅极驱动信号(接地至-5.2V)。当V(OUT)设为-3V，输出电流从160mA到700mA以上时，电路的转换效率从84%到高达87.5%(图2)。

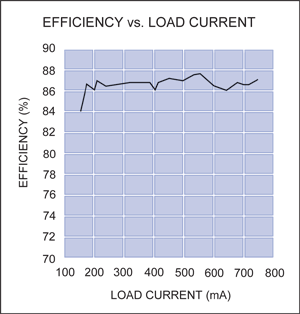

图2 图1电路的效率范围从84%到高达87.5%。
