在传统应用中，开关调节器ic通过外部电感控制电流来调节V(OUT)。然而，图1中的IC驱动二极管电容网络代替电感器，在小负载下提供类似的性能。该网络由可靠的元件组成，可以将输入电压提高一倍、三倍或四倍。虽然效率略低于电感式稳压器，但图1电路提供了等效的线路和负载调节。

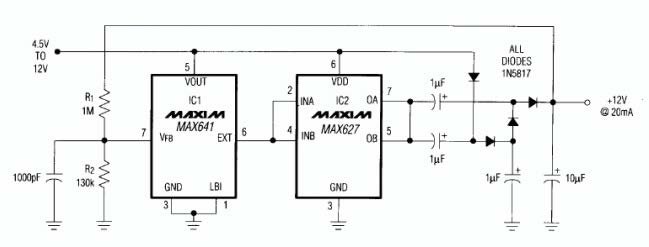

来自R(1)/R(2)分压器的反馈使IC(1)能够设置调节输出电平。(如图所示，电路从5到12V的输入导出12V，并产生多达2mA的输出电流。)添加非反相MOS驱动器(图2)将可用输出电流提高到20mA。

两种电路的空载静态电流大致与V(IN)成正比。两者在V(IN)= 4.5V时均为130µA。在12V电压下，图1电路的功耗为225µA，图2电路的功耗为380µA。在两种情况下，低电压(IN)的满负荷效率最高:效率范围从4.5V时的74.4%到12V时的36.8%(图1)，从4.5V时的72.4%到12V时的43.9%(图2)。
