摘要： 本文讨论了如何在VCO控制应用中使用数字电位器，通过在H和W之间添加一个外部电阻来最小化长并提高线性度。
数字电位器ic(数字槽，或数字槽)便于控制压控器件，如vco，并作为DAC的经济替代品。在典型应用(图1)中，MAX5160数字位通过3线接口控制压控振荡器的频率。
图1所示 在这个vco控制电路中添加一个电阻(R(EXT))可以最大限度地减少非线性，同时提高中频分辨率。
雨刷位置与控制电压之间的理想关系是一条直线(图2)。然而，如果数字位的输出电阻很高，则压控振荡器输入电阻R(IN)的长期影响往往会使关系非线性和不对称。参见图2中的“无R(EXT)”曲线，其中R(in)是数字位标称输出电阻的0.3倍。

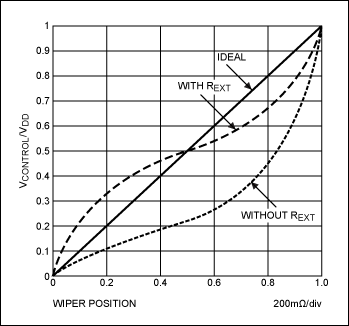

图2 图1中雨刷位置与归一化控制电压的曲线显示了在电路中添加一个简单的电阻(R(in))的效果。
从V(CONTROL)到V(DD)连接一个电阻(R(EXT))可以减少R(IN)的长期影响。使R(EXT) = R(IN)使控制曲线更接近理想，并且使其相对于中间位置对称。(参见“With R(EXT)”曲线。)作为VCO控制的额外好处，添加R(EXT) = R(IN)可以在中频附近提供更精细的分辨率，中频控制通常是最关键的。
