使用最广泛的过流保护装置是一个简单的保险丝。由于过载而产生的大电流加热易熔金属连接，使其熔化并打开电路。保险丝简单、经济。然而，熔断器的反应时间相对较长，电阻高，并且需要更换，这使得它们在某些应用中不切实际。

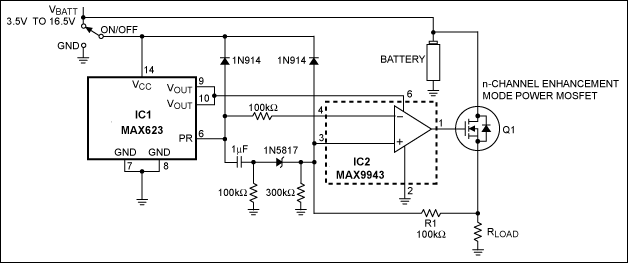

除了输出短路保护外，逻辑控制开关还可以提供低损耗开关和低静态电流(图1)。MAX623调节电荷泵(IC1)为nMOSFET开关产生V(BATT) + 10v的栅极驱动Q1。通过对开/关输入施加V(BATT)来打开电路。V(OUT)(引脚9和10)然后在一毫秒左右的时间内泵送到(V(BATT) + 10V)，为MAX9943运算放大器(IC2)提供电源。为了确保Q1保持关断，直到有足够的栅极驱动可用，当上升输出等于V(CC) + 8V时，IC1中的阈值检测器触发PR端(IC1的6脚)的0v到V(BATT)转换。

PR端出现的V(BATT)在运放的反相输入端产生0.75 × V(BATT)，在非反相输入端产生100ms脉冲。脉冲将Q1踢入导通，只要源电压比运放的反相输入更正，Q1就保持导通。R1反馈提供短路保护。如果高负载电流使源电压低于反相输入端的参考电平，则栅极驱动器变低并关断Q1。崩溃的负载电压然后锁住开关。要复位，将on/off输入拉到地至少100ms，然后回到V(BATT)。

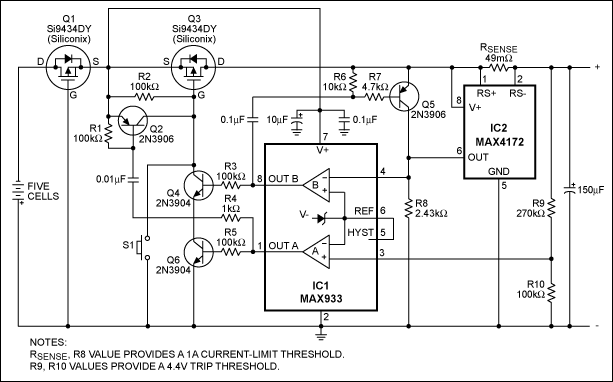

在图2中的电路中，一个pMOSFET Q1提供无源保护，防止电池反转，第二个MOSFET Q3在正向电流过大的情况下断开负载与电池的连接。无论电池极性如何，您都应该定向mosfet的主体二极管，以防止在任何设备关闭时电流流动。

例如，Q1反向连接(相对于传统做法)，使其本体二极管与正常电流方向对齐。正确安装的电池将Q1的栅极拉到低于其电源5V以上，从而接通Q1。反向电池将栅极拖到电源上方，通过反向偏置本体二极管来阻断电流流动。

MAX4172电流检测放大器IC2在OUT(引脚8)产生一个小的输出电流，该电流与检测电阻R(sense)上的电压成正比。通过R8产生的电压控制MAX933 (IC1)中的比较器B。在正常操作期间，Q3保持开，因为两个比较器输出都是高电平。当负载电流在R8上产生足够的电压使B比较器跳闸时，Q3关闭并断开电池与负载的连接。同时，Q5将B比较器的反相输入拉到供电轨，在供电轨下降时锁存Q3。Q2加速了Q3的关闭。

比较器A作为安全阀，在发生快速短路时关闭Q3。(在没有Q3的情况下，短路导致振荡:负载电流的初始增加驱动Q4打开和Q3关闭，由此产生的电源电压损失杀死IC2，允许Q3再次打开。)R8将0A的电流限制设置为1A，根据下式，其中100是IC2内部的增益因子;R(SENSE)为RS+和RS-端子之间的检测电阻的值，单位为欧姆;V(TH)为IC1中比较器的1.18V阈值:

I(极限)= v (th)/ r8 × 100/ r(意义)
