如果您知道负载阻抗，并且阻抗不会改变，则很容易为负载提供固定且准确的功率电平。只需根据电阻性负载的功率公式施加恒定电压:P = V²/R，或V =√公关．

但是，当负载阻抗不恒定时，如何提供恒定的功率?例如，在寒冷的气候条件下，在室外气泵上保持温暖的LCD显示屏就会出现这个问题。随着加热元件温度的变化，其电阻也会发生变化，从而使恒定功率的传输变得复杂。电阻的变化由加热元件的温度系数来表征。如公式所示，如果施加恒定电压，传递给负载的功率与负载电阻成反比。在许多应用中，施加功率的变化(在限制范围内)是可以接受的，但为了减少这种变化，必须允许施加电压随负载电阻变化。该方法利用传统的控制回路(图1)。对于线性稳压器，误差放大器将输出电压样本与参考电压进行比较，并迫使输出级在恒定电压下提供负载电流。然而，为了保持恒定的功率而不是恒定的电压，我们必须将功率纳入反馈网络。然后，误差放大器将输出功率样本与参考功率进行比较，并驱动输出级以保持它们相等。

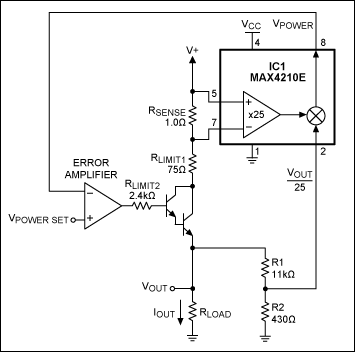

图2中的功率调节器提供与施加在V处的电压成线性比例的恒定功率(power SET)。(输出功率/V(power SET) = 1W/V)该调节器提供高达100mW的功率，驱动负载从10欧姆到500欧姆，电压高达10V，电流高达100mA。

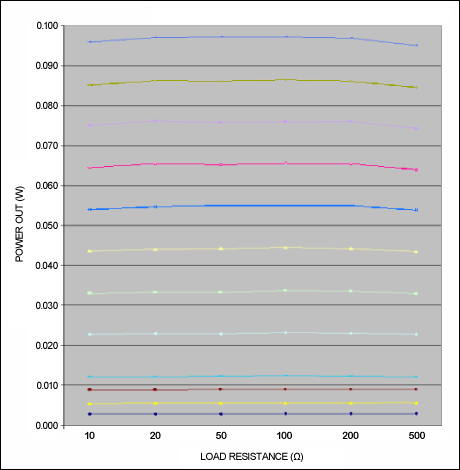

图3显示了几个V(power SET)电压值下输出功率与负载电阻的变化。它表明负载功率在50:1的负载变化中保持相当恒定，并且对于许多不同的功率设置。

该电路的关键是高侧功率和电流监视器IC1 (MAX4210)，其中包括产生与瞬时负载功率成比例的反馈电压所需的电路。它包含一个测量负载电流的电流监视器，一个测量负载电压的缓冲器，以及一个将两者相乘的乘法器，产生与负载功率成比例的输出电压。电流监视器是高侧型，其中感测电阻连接到负载的“热”侧，而不是低(接地)侧。因此，高侧监视器可以避免在接地路径中增加不必要的电阻。

所示的IC1版本(其中一个)在其电流检测放大器中具有25的增益:对于1欧姆检测电阻，放大器输出为每安培电流25V。放大器驱动高增益达林顿对以最小化基极电流，基极电流在负载中流动，但不通过感测电阻。

功率测量的第二个输入是负载电压，通过比例为1:25的电阻分压器进行监测。该电压在内部与电流信号相乘，产生与负载功率成正比的输出:

V(权力)= (V (IOUT)×25)×(V  / 25) =我 ×V(了)。(每瓦1伏)

通过控制驱动器到输出级，误差放大器迫使IC1输出(与负载功率成正比)等于参考信号在V(power SET)。V+电源电压(18V)限制最大负载电压约为15V。R(LIMIT1)和R(LIMIT2)限制负载电流约为120mA。

该电路专为低功率应用(100mW以下)而设计，适用于各种负载阻抗。然而，它可以很容易地缩放，以适应大范围的负载电流，电压和功率。要做到这一点，将电流检测电阻调整为大约50mV的中档值(该电阻上的电压必须为& lt;150 mv)。同样，应该调整R1-R2比，使呈现给IC1的电压大约为500mV (200mV到1V产生IC1指定的精度)。

其他版本的IC1包含不同的增益值，这会影响输出功率与应用功率的比率V(幂集)的水平。最后，必须考虑并根据需要修改R(LIMIT1)和输出晶体管的功率处理能力。这种技术并不局限于所示的线性调节器;它同样适用于许多开关稳压器，允许相当高的输出功率和更高的效率。
