手持式仪器通常需要远高于内部电源轨的电压。图1的电路可以从单个锂离子电池的输出中获得这样的电压(在这种情况下为+50V)。

目前还没有单独的IC能够将单个电池输出转换为50V，但图1中的2级升压转换器可以处理这项任务。由于固定输出，低功率升压转换器(U1)接受0.9V到5V范围内的电压，电路的电源可以包括各种化学成分和电池数量的电池，例如一个锂离子电池，一到三个碱性电池，或一到四个镍氢电池。

U1提供固定的5V输出，通过低成本升压控制器(U2)升压到+50V。当输入电压大于1.8V时，在负载电流大于6mA时，电路产生+50V电压。对于单个碱性或镍氢电池，它产生+50V，负载电流大于1mA。(这两款ic都采用小型SOT23封装。)

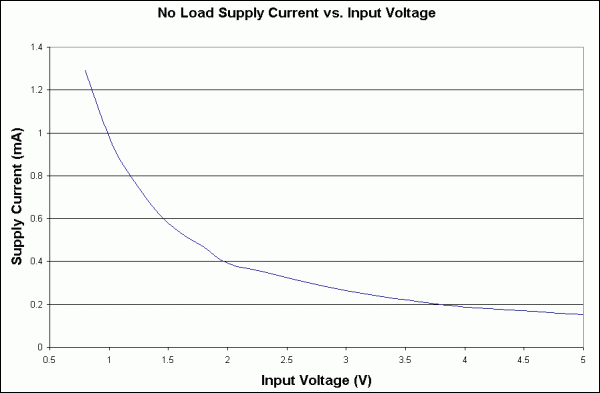

应选择击穿电压大于55V，额定电流大于0.8A的MOSFET。一个1N4148或其他低成本的硅二极管用于整流器。在+50V系统中，二极管的正向压降可以忽略不计。此外，由于负载电流低(个位数毫安范围)，二极管的功耗很小。47V齐纳二极管(D2)与反馈回路中的300k欧姆一起降低了电路的供电电流。静态电源电流随着输入电压的升高而下降(图2)。

电路的效率是U1效率和U2效率的乘积，并随输入电压和负载电流的变化而变化(图3)。你可能认为将L2的一端直接连接到单电池输入可以提高效率，但事实并非如此。相反，为了适应输入输出电压的变化，您必须选择在整个输入电压范围内实现最高效率的电感。当L2连接到输入端时，当L2值为6.1µH时，可获得最佳效率。另一方面，如图所示，当U1和U2级联时，L2值为47µH时效率最高。这两种配置的效率实际上是相似的，级联配置只高出1%。级联的版本也产生一个更小的和更可预测的输出纹波在整个输入电压范围。

这个设计理念(#562)发表在2004年10月18日的《EE Times》星球增刊上。
