摘要： 本应用说明描述DS2141A、DS2143、DS2151和DS2153如何连接到Mitel MT8980D。
本应用说明描述DS2141A、DS2143、DS2151和DS2153如何连接到Mitel MT8980D。本说明还显示了用于与MT8980D接口的不同引脚的波形和时序图。
DS2141A和DS2151设置为使能接收和发送弹性存储;DS2143和DS2153只需要启用接收端弹性存储。
RSYNC引脚被编程为输入;TSYNC引脚被编程为DS2141A、DS2151的输出和DS2143、DS2153的输入。
SYSCLK设置为2.084 MHz操作。
弹性存储器提供可控的滑移操作。
在“循环定时”应用中，关闭开关1和打开开关2。
在不能处理控制卡瓦的应用中，关闭开关1和4，打开开关2和3。
在DS2151和DS2153应用中，线路接口功能包含在器件上。

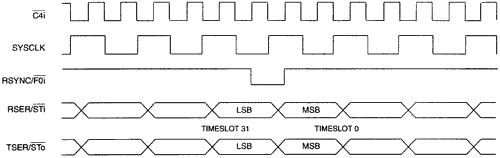

设备之间的时序如下图所示:
