摘要: 在图3的电路中,R1和R2形成一个分压器,在PIO引脚处提供足够的信号摆幅。二极管D1将pio引脚电压限制在安全水平,晶体管Q2提供额外的逻辑反转,使DS2413内部下拉的状态对应于负载的状态。
DS2413等单线开关允许您通过多功能单线网络控制远程负载。负载可以直接连接到开漏开关,也可以通过继电器间接连接到开漏开关。通过监测其PIO引脚的电压,DS2413还可以让您读取负载的状态。
该设备的PIO引脚限制为6V或4mA,这限制了它可以驱动的负载或继电器的类型。其他更高额定值的器件(DS2406为13V/50mA;28V/20mA (DS2413)可以解决一些应用的问题。您可以使用继电器负载超过这些额定值,特别是对于具有高电流或高电压的应用,如120VAC (图1).
图1所示、这些是1线开关(DS2413)的常见负载控制应用
另一方面,分立元件电路,如图2可能更实用,更划算。Q1作为连接到负载的开路集电极开关。然而,负载的状态不能被读取,因为Q1的基极-发射极电压限制了PIO引脚的电压摆幅。
图2、使用单线开关驱动外部晶体管可以控制高压负载
电路图3解决了这个问题。R1和R2形成分压器,在PIO引脚处提供足够的信号摆幅。二极管D1将pio引脚电压限制在安全水平,晶体管Q2提供额外的逻辑反转,使DS2413内部下拉的状态对应于负载的状态。(默认情况下,PIO引脚是关闭的,因此为了方便和安全,包括Q2。)

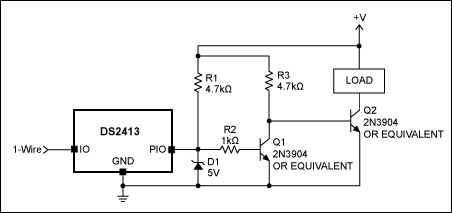

图3、该电路允许1线开关在监测负载状态的同时驱动高压负载
