MAX1472  是以晶体为参考时钟的锁相环发送器，设计用于发送300MHz至450MHz频段的OOK/ASK数据。器件最高可支持100kbps的数据速率。系统匹配在50欧姆时，MAX1472 PA能够提供大于+10dBm的输出功率，并保持高于43%的效率。基于晶体的架构使MAX1472避免了声表发送器面临的许多问题，能够提供更大的调制深度、较快的频率设置、更高的发送频率容限，并且降低了温度的影响。

MAX1472的功率放大器(PA)为高效、漏极开路放大器。采用适当的输出匹配网络，PA可以驱动宽范围的阻抗，包括小尺寸环形PCB天线及其它任何50欧姆天线。图1所示为推荐的50欧姆系统的匹配网络。匹配网络将50欧姆负载转换成PA输出端口的较高阻抗，并构成一个带通滤波器，衰减了高次谐波。

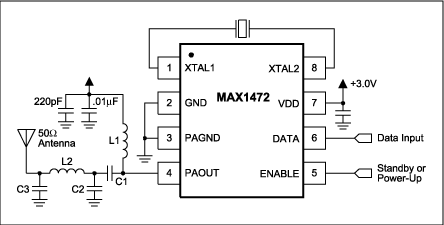

图1. MAX1472应用电路

表1给出了四个常用频率下的输出匹配网络的元件值，这些数值用于MAX1472评估板(EV kit)。实际应用中，考虑到PCB的寄生电感和电容，需要对这些数值进行微调。

表1. 输出匹配网络的元件值

图2、图3和图4给出了MAX1472在上述匹配网络配置下的输出功率和效率曲线。

图2. 连续波下，效率与电源电压的关系曲线

图3. 50% OOK信号时，效率与电源电压的关系曲线

图4. 输出功率与电源电压的关系曲线
