该款单环路AGC控制方案采用MAX2165零中频调谐器通过软、硬件方法实现。只需使用少量的分立电阻和电容，利用信号解调器的PWM输出同时控制MAX2165的BBAGC和RFAGC。LNA切换算法通过编写解调器软件实现。

方案经过测试可用于中国地面电视标准GB20600，最大信号标称值为0dBm；64QAM、0.8码率(CR)下，灵敏度为-81dBm。

单环路AGC控制原理图

图1给出了通过单路PWM输出同时控制RFAGC和BBAGC的闭环方法。经过滤波的PWM输出控制RFAGC，采用同一PWM输出经过分压和滤波后控制BBAGC。RC滤波器为RFAGC设置了5Hz滤波带宽，为BBAGC设置了16kHz的带宽。PWM输出端的160kHz滤波器可以降低来自PWM高频边沿的干扰。

第11引脚(OVLD_DET)悬空；在OVLD_DET关断时，可将其连接至另一个节点。

LNA切换软件算法

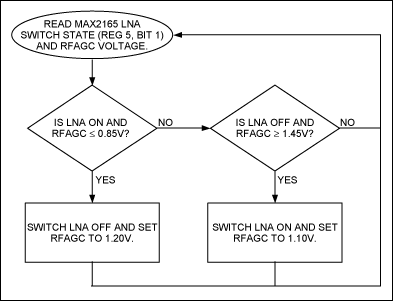

图2给出了推荐的LNA切换算法，图3为与之对应的RFAGC曲线。注意该软件实际上采用了与上述RFAGC电压相对应的PWM码。

另外，MAX2165 OVLD_DET必须关断。通过将寄存器0x08的第1位置1实现。

软件算法可根据具体应用置于解码CPU IC、USB CPU控制IC或解调器IC。

可提供MAX2165 C程序代码，如需申请该驱动程序，请与当地的Maxim应用工程师或客户经理联系。

载噪比(CNR)和RFAGC响应

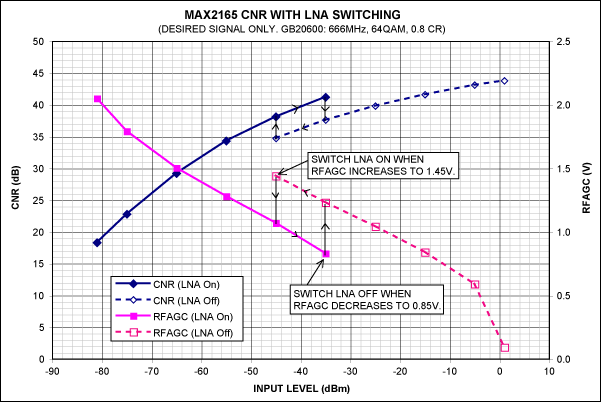

图3给出了CNR从18.3dB灵敏度变化到最大输入信号时的44dB的情况，LNA切换发生在-40dBm输入电平，具有10dB的滞回。随着输入电平增大，当RFAGC降低到0.85V时关闭LNA；相反，输入电平从最大信号逐渐降低时，当RFAGC增大到1.45V时打开LNA。

简单地说：BBAGC没有包含在图3中，因为分压电路将其设置在RFAGC的91%。这种设置会使BBAGC比RFAGC低0.08V到0.17V。

中国地面通信标准的性能(GB20600)

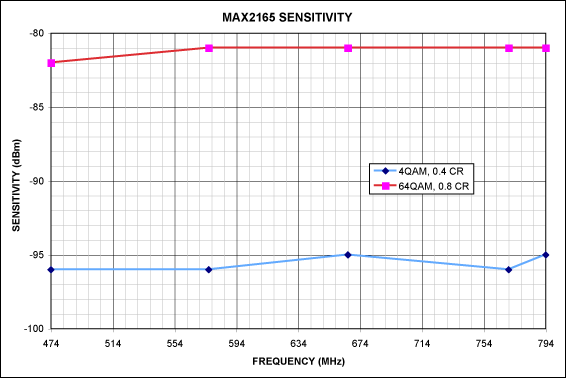

从图4可以看出，在4QAM、0.4 CR下，灵敏度至少为-95dBm；在64QAM、0.8 CR下，灵敏度为-81dBm。

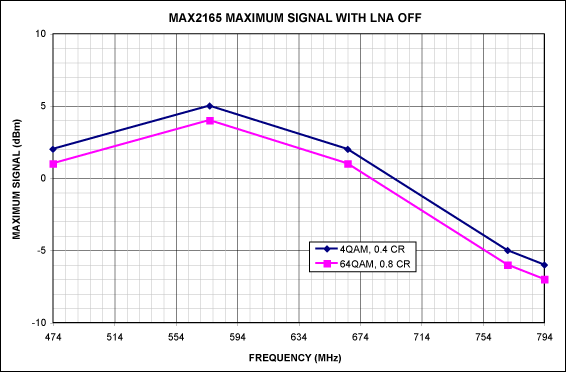

图5给出了在LNA关闭时所允许的最大信号(使用LNA切换功能)。4QAM、0.4 CR时至少为-6dBm；64QAM、0.8 CR时至少为-7dBm。

如果在整个频段内都要求最大信号达到0dBm，请与当地的Maxim应用工程师或客户经理联系。

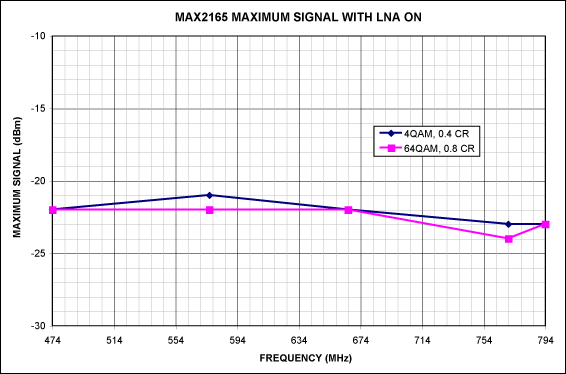

图6给出了在LNA打开时所允许的最大信号(不使用LNA切换功能)。4QAM、0.4 CR时至少为-23dBm；64QAM、0.8 CR时至少为-24dBm。

结论

本文介绍了MAX2165单环路AGC控制方案，并给出了针对中国GB20600地面电视标准下的测试数据。
