DS2172、DS21372和DS2155的BERT可用于生成和检测V.54调制解调器测试的预备、确认和终止模式。图1显示了V.54中描述的模式生成器。DS2172和DS21372中的模式生成器如图2所示。图1中的SCRAMBLE输入设置为1，图2中的EIR.5输入设置为1，如果初始化为全1,DS2172和DS21372产生相同的模式，因为V.54电路初始化为全0。V.54不需要特定的初始化值。

V.54规定每个模式必须有N±100个时钟。这必须在DS2172, DS21372和DS2155的BERT外部处理。

在预备阶段之后，初始DTE必须发送一个ADDRESS八位元组至少16次。DS2172、DS21372和DS2155的BERT也可以传输这种模式。表1显示了为DS2172和DS21372传输此重复模式的设置。重复计数必须在DS2172、DS21372和DS2155的BERT的外部处理。

请参考表1和表2中DS2172、DS21372和DS2155的BERT编程的初始化值。

图1所示 V.54电路

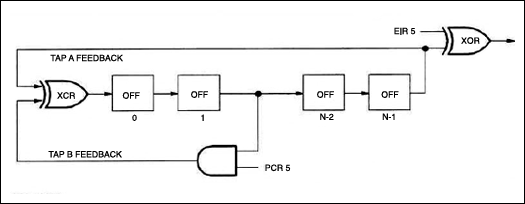

图2 Ds2172, ds21372模式生成框图

注:

1. 点击A总是等于任何伪随机或重复模式的长度(N-1)。

2. 抽头B可以编程为伪随机模式生成的任何反馈抽头

表1 DS2172和DS21372初始化值

*在V.54规格中增加了7个时钟，以考虑通过DS2172和DS21372的延迟。

表2 DS2155的BERT初始化值

**对于DS2155的BERT, CLOCK BURST的数量应该减少7个时钟。
