MAX8660/MAX8661是高度集成的pmic(电源管理ic)。这些设备的高效率和小尺寸使它们成为便携式电池供电设备的理想选择。为了保持一个小的整体解决方案，MAX8660/MAX8661不需要外部反馈组件来设置稳压器输出电压。相反，Maxim提供了最常见的输出电压作为这些设备的标准功能。如果这些标准输出电压选项与您的系统不兼容，本应用说明说明如何更改降压输出电压。

本申请的支持文件

• MAX8660-MA8661数据表

• AN4515_MAX8660-MAX8661 V1-4调节

用外接电阻增加V1和V2输出电压

图1B和图1C显示了增加REG1和/或REG2输出电压的两种方法。按照AN4515_MAX8660-MAX8661调整V1-4电子表格中标题为“REG1-2输出电压公司”的选项卡中的步骤，找到两种解决方案的电阻值和输出电压精度:

• 图B的电路使用单个外部电阻。然而，电子表格显示，当所需输出电压高于标准输出电压时，该电路的输出精度较差

  (比;100 mv)。

  如果变换器的开关波形与标准配置相比表现出过度的抖动或脉冲分组，则在10pF至100pF范围内添加前馈电容器。要找到适合您应用的最佳电容器，请从33pF开始并从那里进行调整。

• 图1C的电路使用两个外部电阻来增加标准输出电压。这种电路的精度可以很好，但它有一个代价:增加的反馈电流。要为您的应用程序找到最佳解决方案，请使用电子表格对目标反馈电流和外部电阻器值进行实验。如果变换器的开关波形与标准配置相比表现出过度的抖动或脉冲分组，则在10pF至100pF范围内添加前馈电容器。要找到适合您应用的最佳电容器，请从33pF开始并从那里进行调整。

用外接电阻降低V1和V2输出电压

图2B和图2C给出了降低REG1和/或REG2输出电压的两种方法。按照AN4515_MAX8660-MAX8661调整V1-4电子表格中标题为“REG1-2 Output Voltage dec”的选项卡中的步骤，找到两种解决方案的电阻值和输出电压精度:

• 图2B的电路使用两个外部电阻(R3和R4)来降低标准输出电压。为了降低输出电压，需要一个“永远开”的基准。在本例中，我们使用V8。如果精度是至关重要的，V8参考可以替换为电压参考，如MAX6029。最后，该配置需要稳压器(R5)上的最小负载，以确保输出不会向上漂移到参考值。

• 图2C的电路增加了一个断开电路，以便在降压稳压器关闭时消除参考电压上的负载。

使用外置电阻增加V3和V4的输出电压

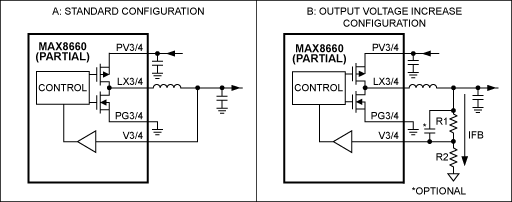

图3B显示了如何使用两个外部电阻来增加REG3和/或REG4。按照标题为的选项卡中的步骤操作“REG3-4在AN4515_MAX8660-MAX8661调整V1-4电子表格中找到该解决方案的电阻值和输出电压精度。

• 图3B的电路使用两个外部电阻(R1和R2)来增加标准输出电压。如图所示，R_1和R_2在整个I²c可调输出电压范围内增加输出电压。如果变换器的开关波形与标准配置相比表现出过度的抖动或脉冲分组，则在10pF至100pF范围内添加前馈电容器。要找到适合您应用的最佳电容器，请从33pF开始并从那里进行调整。

使用外置电阻降低V3和V4输出电压

图4B显示了如何降低REG3和/或REG4输出电压(与图2中的技术相同)。按照AN4515_MAX8660-MAX8661调整V1-4电子表格中标题为“REG3-4输出电压公司”的选项卡中的步骤，找到两种解决方案的电阻值和输出电压精度:

• 图4B的电路使用两个外部电阻(RFBI和RFBV)来降低标准输出电压。为了降低输出电压，需要一个“永远开”的基准。在本例中，我们使用V8。如果精度是至关重要的，V8参考可以替换为电压参考，如MAX6029。最后，该配置需要稳压器(RLMIN)上的最小负载，以确保输出不会向上漂移到参考值。

• 为了消除图4B中稳压器关闭时发生的参考电压上的负载，使用图2C所示的断开电路方案。

如果输出电压问题超出了本应用说明的范围，请与Maxim工厂联系。我们感谢您对MAX8660/MAX8661的兴趣，并有其他几种调整输出电压的选项。
