如何将非多路总线处理器连接到以下达拉斯半导体T1或E1帧和单片收发器

来源：analog 发布时间：2023-08-23

摘要： 应用说明描述了如何将非多路总线处理器连接到以下达拉斯半导体T1或E1帧和单片收发器:DS2141A、DS2143、DS2151或DS2153。

本应用说明包含将非多路总线处理器连接到以下达拉斯半导体T1或E1帧和单芯片收发器(sct)所需的信息:DS2141A, DS2143, DS2151或DS2153。这些设备最初被设计为与使用多路总线配置的处理器接口。通过一些额外的外部逻辑和对软件的微小更改，任何非多路复用处理器都可以连接到这些设备上。对设计师来说，明显的好处是更广泛的处理器，它将能够与这些设备接口。应用说明包含一个图表，说明如何将多路地址和数据总线连接到处理器独立的地址和数据总线。它包含必要的达拉斯半导体总线时序图。最后，它有关于如何编写软件的信息，该软件将允许总线接口读取和写入达拉斯半导体设备。目标是为设计师提供所有必要的信息，使硬件和软件与设备进行通信。

DS2141A, DS2143, DS2151和DS2153包含一些内部电路，使它们能够更容易地连接到具有非多路地址/数据总线的外部控制器。在像DS2141A、DS2143、DS2151和DS2153这样的多路复用方案中，存在一个信号(通常称为地址频闪或地址锁存使能)来表示总线上存在一个有效地址。这个信号是必要的，因为地址和数据线共享同一总线。在非多路复用方案中，这个信号可能不由控制器提供，因为地址和数据线是分开的。DS2141A, DS2143, DS2151和DS2153包含一些板载电路，使其能够在非多路总线上使用时内部创建地址锁存器。

这个内部地址锁存器的创建过程如下。在Intel时序设置中，当DS2141A、DS2143、DS2151和DS2153的ALE引脚为高电平时，如果WR引脚激活(即低电平)，则该地址将锁存于WR的上升沿。在摩托罗拉时序设置中，当AS引脚高，R/W引脚低时，如果DS引脚激活(即高)，则地址将锁存于DS的下降沿上。

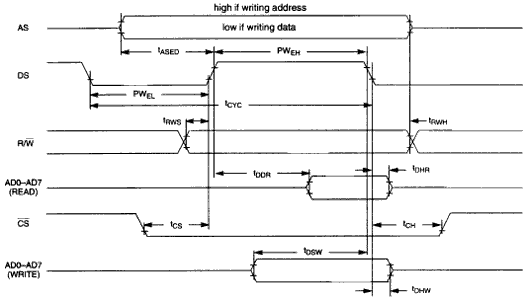

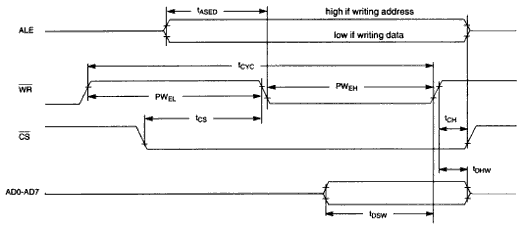

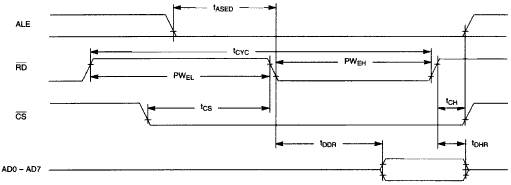

例如，在非多路复用系统中，A0可以绑定到ALE(或As)输入。请参见图1。对DS2141A、DS2143、DS2151和DS2153的每次读写将由两个操作组成。要写入DS2141A, DS2143, DS2151和DS2153，首先控制器将写入地址，然后写入数据。要从DS2141A、DS2143、DS2151和DS2153读取数据，控制器将首先写入地址，然后读取数据。这些地址将被控制器视为数据。地址将驻留在奇数字节，而数据将驻留在偶数字节。有关计时信息，请参见图2到图4。DS2141A、DS2143、DS2151和DS2153数据表中列出的参数也适用于非多路总线操作。
