Maxim提供用于滤波和放大模拟视频信号的芯片。这些芯片多数连接在视频数/模转换器(DAC)的输出。

为了了解这些视频放大器/滤波器的视频特性，采用标准的测试信号(例如彩条信号)进行测试。多数视频测试模板的视频测试信号范围在-0.3V至0.7V之间，但Maxim的多数芯片要求的视频信号范围在0至1V。图1所示电路可将视频测试信号发生器的输出电平转换到0至1V。

该电路包含增益为-1的第1级放大器，随后是增益为-2的第2级放大器。因此，总体增益为+2。调节第2级放大器同相输入端电位器的滑动端，可以调节输出直流电平。

图1所示电平转换电路的输入电阻约为75欧姆，该75欧姆电阻是100欧姆对地电阻与反相放大器的300欧姆输入电阻并联后所得。

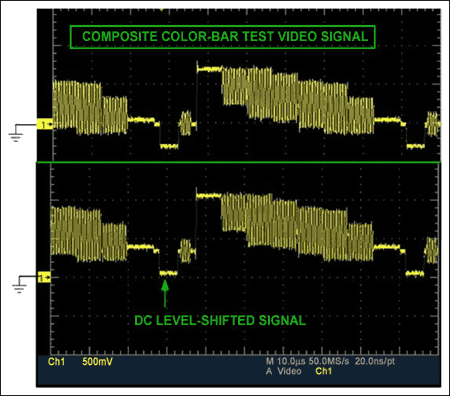

图2所示为标准的NTSC复合视频测试信号(彩条信号由Tektronix 1910数字信号发生器产生)，在该信号中加入直流偏移。

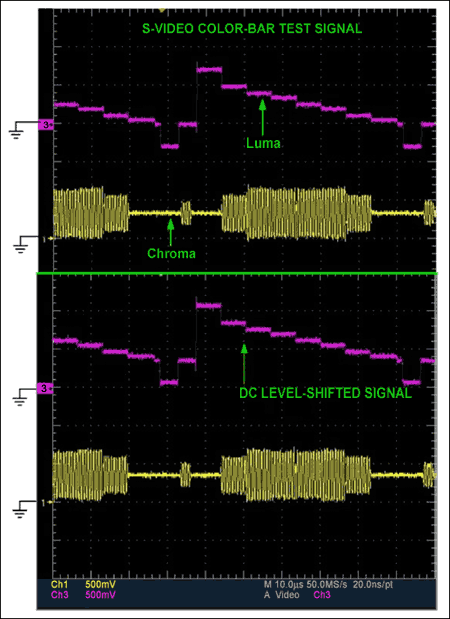

图3所示是包含亮度和色度的复合S视频信号(彩条由Quantum Data 802 BT视频测试信号发生器产生)，在该测试信号中加入偏移电压进行电平转换。

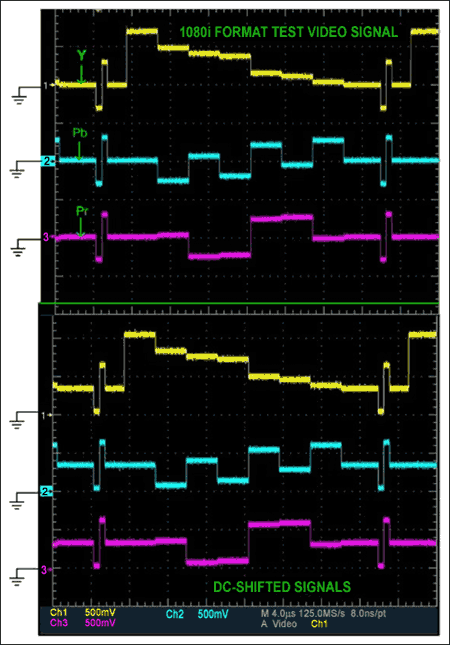

图4所示为1080i格式视频测试信号(通过Quantum Data 802 BT视频测试信号发生器产生)，在该测试信号中加入偏移电压进行电平转换。
