这篇文章的类似版本出现在2008年6月26日的EDN杂志上。

某些传感器、静电陷阱和其他应用需要提供适度输出电流的稳压高压电源。在这种电源中，简单，低静态电流和小尺寸是理想的。图1的电路满足这些要求，其磁隔离输出允许您配置正、负或浮动输出。

浮动输出通过一个单独的绕组实现，该绕组产生与输出电压成比例的反馈电压，但较低。这种安排消除了在电阻反馈分压器中使用大值电阻的需要，如果直接对高压(HV)输出进行采样，则需要大值电阻。如图所示，低压分压器包含的电阻值要低得多，因此耗散的功率要小得多。

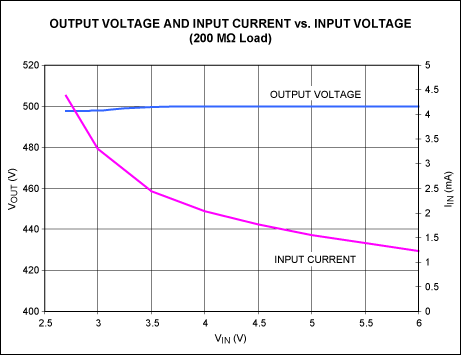

单个IC (MAX1605)包含必要的开关稳压器、调制器、误差放大器和功率开关。它驱动环形变压器的初级，环形变压器包括一个反馈次级和几个输出绕组。元器件值如图所示，该电路可产生500V电压。通过调整电阻反馈分压器的比例，输出电压可变化±30%。您还可以通过添加或移除整流器/电容器/输出-绕组模块(BAV21)来逐步增加或降低输出电压。输入电流和输出电压随输入电压(图2)和负载电流(图3)的变化而变化。

对于所有的开关变换器来说，电磁干扰和电路寄生都会带来问题。该电路需要仔细的电路板布局，以及滤波、去耦和屏蔽。高压输出有1%左右的纹波。您可以添加RC或LC滤波器串联输出，以实现较低的输出纹波。
