DS1075K开发套件配有一个8引脚DIP插座，用于300 mil DIP封装。印刷电路板具有用于安装8针SOIC封装和3针TO-92封装的插座的焊盘。图1显示两个插座位置。

图1所示 DS1075K开发套件具有容纳to -92 (J4)和SOIC (J5)插座的规定

SOIC包编程

要对150-mil SOIC封装中的econoscillator进行编程，首先要定位J5插座的位置。该垫设计用于接受Enplas OTS-8(16) -1.27-01插座。安装此插座将允许用户评估和编程任何Dallas的econoscillator封装在150-mil 8针SOIC封装中。

用TO-92包编程

DS1075K中的开发板也可用于对to -92封装中的econoscillator进行编程。单板上有一个插座位置(J4)，可以接受CTI 499-030-00插座。安装后，插座可以轻松评估和编程TO-92封装中的DS1065 EconOscillator器件。

当然，建议使用指定的TO-92插座，但如果没有可用的插座，您仍然可以使用板上现有的DIP插座对DS1065进行编程。

DIP插座上的引脚1、3和4分别对应DS1065的引脚1、2和3。为了避免DS1065引脚弯曲，ZIF (Zero insert Force)插座可以插入到主板上的DIP插座上，如图所示图2．

我们建议添加一个ZIF插座，即使是编程dip，以防止过早磨损板上提供的插座。

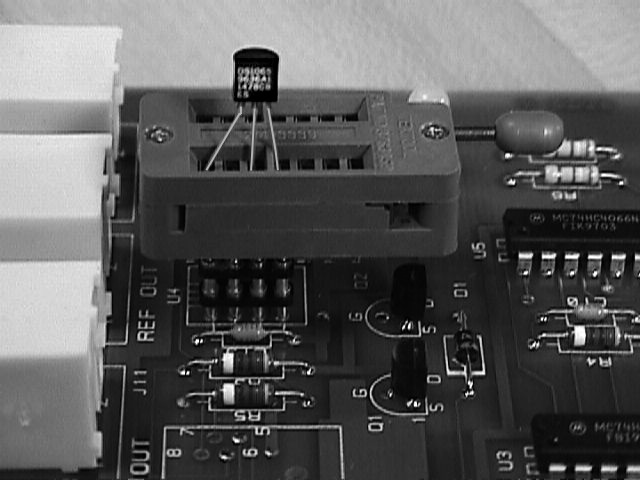

图2 零插入力插座
使DS1065编程更容易。
