可不使用微控制器实现对Maxim的线路接口单元(LIU)的配置。这些独特的LIU除具有传统的并行接口外还具有一个额外的串行接口(SPI)。通过某些引脚悬空，上拉至V(CC)或接地，可将LIU配置成SPI从机模式。具体引脚配置请参考相应LIU的数据资料。

一旦LIU被配置成串行模式，可使用一个PROM向LIU提供所需的配置数据。如果PROM中的数据按定义好的格式存放，PROM就像一个可提供SPI主机模式接口的控制器一样工作。

通常此类PROM内部具有一个地址累加器。此累加器功能对PROM非常重要，因为PROM需要自动跳转到配置存储器的下一有效地址。我们推荐使用Xilinx公司具有地址自动递增功能的XC18V00系列字节宽度非易失存储器。该系列存储器可提供1Mb，2Mb和4Mb容量。

图1所示为SPI总线基本时序。在本例中，所有数据在SCLK上升沿同步送入从机。这一特性在某些器件中是可设的；更多细节需要查看相应器件的数据资料。

图1. 写操作的串行接口时序

图2是Xilinx XC18V00与Maxim工作在SPI模式LIU的连接简图。有两点需要注意。

1. Xilinx XC18V00的CLK可以是LIU的MCLK，但该CLK并不是SPI接口的SCLK。SCLK可根据需要设置。表1是一个存储器映射实例。

2. 对LIU的设置从Xilinx XC18V00的OE变高开始。因此，必须考虑应用中是否需要延时。通常将OE引脚接上电延时器件即可。

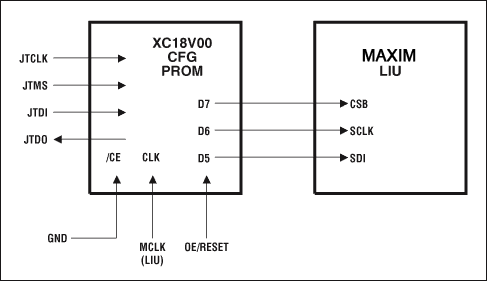

图2. SPI与LIU的连接。

表1. 存储器配置

为其它操作配置LIU

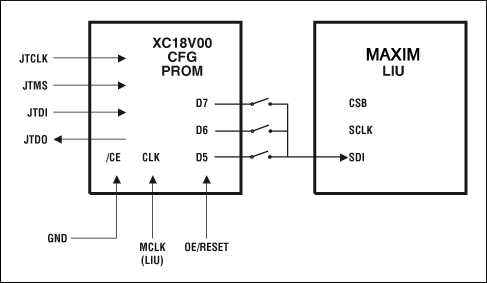

可将Xilinx XC18V00的D5，D6和D7引脚通过一个开关接LIU的SDI引脚，利用不同回送实现对LIU的其它配置。

图3. 使能回送的SPI连接

结论

在不使用微控制器时，可利用Xilinx XC18V00系列或类似PROM实现对Maxim的线路接口单元(LIU)的多种不同工作模式设置。应根据用户的需求来设置LIU。

如果您对Maxim电信产品有任何问题，请与电信产品应用支持小组联系。
