工作原理

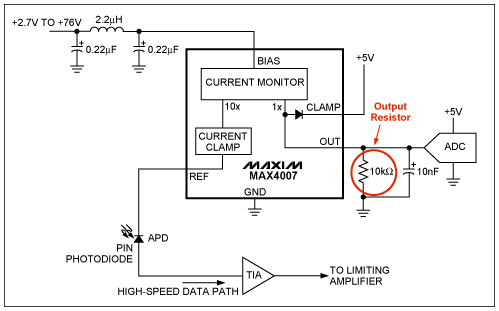

MAX4007  是一款电流监检器，输出电流与REF引脚流出电流成比例。如果采用ADC对输出进行采样，就必须将输出转换为电压信号。一种简单方法是利用输出电阻，并联一个10nF抗混叠电容。这种方式(图1)可在器件的数据资料中查找到。

该配置中，电流监测器的输出负载为电阻，无论有无抗混叠电容，均会导致响应变慢。克服这一制约的简易方法是使用一个输出互阻放大器替代输出电阻。这种更改消除了MAX4007输出端的负载效应，充分提高其工作速度。这种设计方法在要求响应时间为100纳秒以内的GPON突发模式控制器中非常有用。

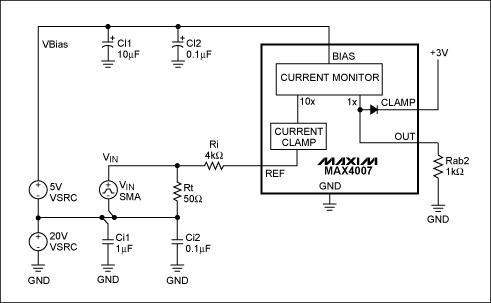

为了更好说明两种方法的区别，我们通过实际电路进行测试，图2所示电路用于测试MAX4007的基本功能。

图2是测试MAX4007高压应用(如APD所需)的电路实例，也可用于PIN光敏二极管或其它低电压光电探测器。输入电路由V(IN)、Rt和Ri组成，用于仿真开关电流元，类似于光电二极管的作用。因为V(IN)由一个最高电压摆幅为±5V的函数发生器产生，20V电源电压用作函数发生器信号的参考，因此，电路可以在25V偏置下进行测试。Ci1、Ci2、Cf1、Cl1和Cl2提供滤波，不会影响电路的正常工作。选择元件和V(IN)产生1mA至10µA的阶跃电流，图3给出了这种配置下的电路响应。

图3所示曲线与器件数据资料给出的响应类似。

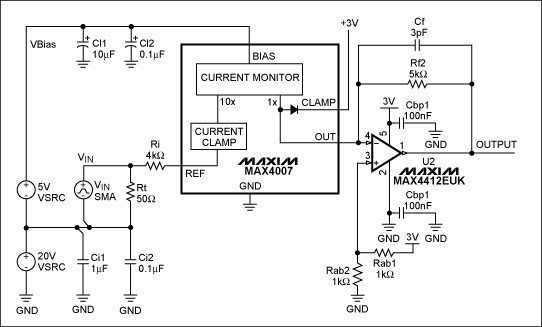

如果替换电路中的无源输出器件，可以大大提高MAX4007的响应时间，如图4。

图5所示是在REF引脚作用10µA至1mA阶跃电流时MAX4007的大信号脉冲响应，脉冲上升时间常数约为57ns，下降时间常数约为26ns。

图4所示应用电路非常紧凑，仅需一个SOT23器件(MAX4007)、一个SC70封装的运放(  MAX4412  )和少量分离元件。
