本应用笔记讨论了在MAX6952和MAX6953 4线和2线串行接口LED显示驱动器上增加面板LED强度控制的技术。每个LED驱动器控制四个单色，或两个双色5 × 7矩阵LED数字。多个驱动程序可以一起使用以形成消息显示。

这些显示驱动器已经有16步单个数字电流控制。这里讨论的附加控制增加了一个主强度控制，可以在4、8或16步中一次减少所有单个数字电流。例如，这可以用来调整环境照明条件。

单个外部电阻R(ISET)控制所有段的峰值段电流。R(ISET)接收来自驱动器内部参考电压的电流，这个小电流在内部镜像，以设置高达40mA的峰值段电流。通过调节R(ISET)的有效值，可以实时控制峰值段电流。调节R(ISET)一次调整所有驱动器的峰值段电流，因此作为全局强度控制操作。面板强度控制可以通过同时调整R(ISET)来建立，到相同的值，用于显示面板中的所有驱动器。

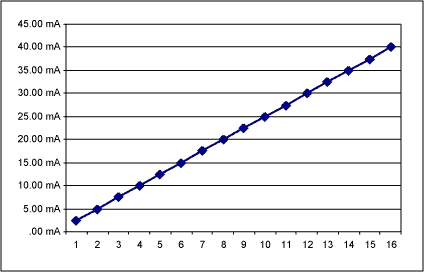

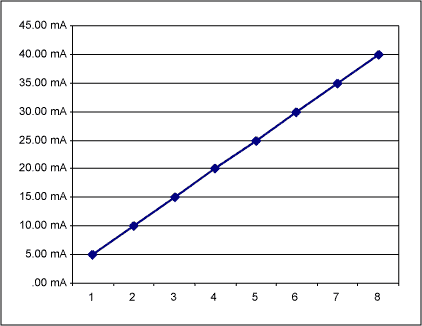

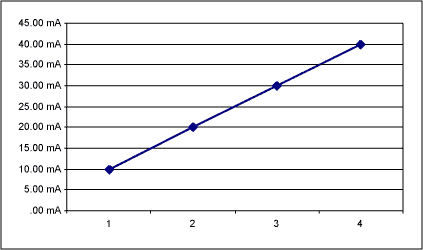

通过将固定R(ISET)电阻器替换为数字电阻器，例如32步MAX5160，可以实现全局强度控制。如果需要更少的步骤，并且有备用的GPIO端口可用，那么这些备用端口可以用来直接控制满量程段电流。端口驱动分立电阻，直接在R(ISET)引脚处构建简单的R- 2r - 4r型DAC。设计软件是一个Excel电子表格，用于计算2位DAC(电阻器RA和RB)， 3位DAC(电阻器RA, RB和RC)和4位DAC(电阻器RA, RB, RC和RD)的电阻值。这些DAC分别提供4、8和16步的强度控制(图1)。面板中的每个驱动器都需要一个单独的电阻DAC;多个ISET引脚可以由一个DAC驱动。然而，多个dac(因此，多个驱动器)可以由一组GPIO端口控制，因为每个电阻注入端口的电流很小。

DAC端口应该在DAC代码为0的逻辑低输出和DAC代码为1的高阻抗之间切换。开漏端口输出自动实现此逻辑。具有推挽输出的标准微控制器GPIO端口可以通过将端口配置切换到逻辑输入模式来实现高阻抗条件。
