许多电池供电的应用使用二极管进行反向电池保护。然而，当电池插入不正确时，二极管并不总是保护电池充电器。有时当电池向后插入时，可能会导致大量电流流过充电电路，可能会损坏电池和充电器。许多电池充电器设计依赖于机械方式，只允许电池或电源插头以一种方式插入。手机电池是机械成型的，因此它们可以以适当的方向插入。甚至连充电线都是机械形状，允许以一种方式插入。

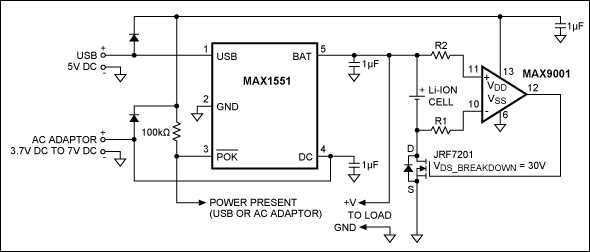

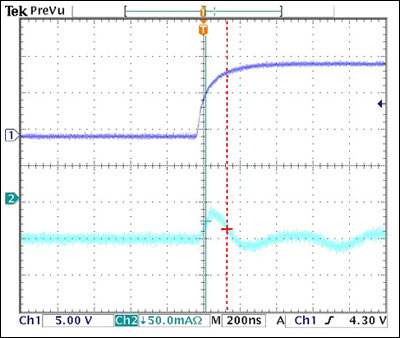

图1中的简单电路增加了另一层反向电池保护，保护单节锂离子电池充电器和电池免受反向插入造成的损坏。在电路中，MAX1551线性模式单电池锂离子电池充电器从交流适配器或USB电源为电池提供充电电流。正常工作时，MAX9001输出高，FET开启。当电池向后插入时，MAX9001输出变低，FET关闭，从而阻断电流流动。FET的快速开关使电流浪涌小于50mA，浪涌在衰减前持续时间小于200ns，如图2所示。

当电池向后插入时，MAX9001反相端子的电位增加超过电源电压。电阻R1限制通过片上静电放电(ESD)二极管的过压电流。可以选择较大的电阻值来限制通过ESD二极管的反向电池漏电流，但要权衡的是操作速度较慢和瞬态较大。在使用的测试电路中，V(CC) = +5V, R1 = R2 = 50k欧姆。只要比较器的输入在比较器的绝对额定值内，低侧场效应管使这种类型的电路能够工作于多电池。在没有外部保护的情况下反向连接电池将由于大电流浪涌而损坏MAX1551。
