简单和容易的电源ok指示灯检测欠压和过压的原因

来源：analog 发布时间：2023-08-03

摘要： 欠压/过压(UV/OV)指示灯，也称为Power-OK (POK)指示灯，可以在电池电压过低或电池过度充电时通知便携式设备用户。POK指示器通常控制外部场效应管，以在此类故障期间阻断电源电压。如图所示，它们作为没有场效应管的简单指示器也很有用。

虽然使用一个逻辑门、两个比较器、三个旁路电容器、一个LED和五个电阻器来设计一个用于此目的的电路并不困难，但图1电路节省了电路板空间，同时降低了成本。

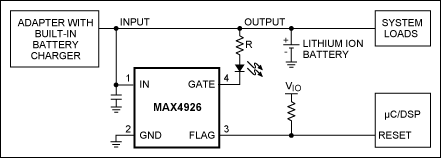

图1所示、该IC位于1.0mm x 1.5mmµDFN封装中，只要电源正常，即可照亮LED。当出现欠压或过压情况时，它会关闭LED并向µC发出警告。

MAX4923-MAX4926系列的过压保护器通常通过外部p沟道FET连接电源和负载，只要电源正常，该FET通常处于ON状态。这些器件具有如表1所示的出厂预设电压阈值。

然而，这些ic也可以作为简单的电源ok指示灯。用下式计算图1中的R:

例如，当I≤10mA时，25℃时的典型R(ON)为160欧姆， V(IN)为施加的源电压。
