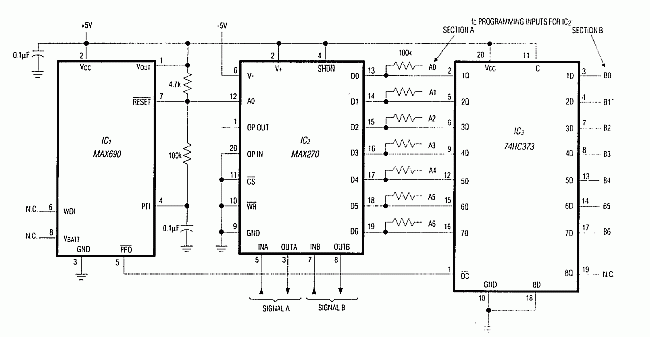

某些双段滤波器ic有一个共同的7位端口，用于编程两个截止频率(f(C))。如果两个部分需要相同的f(C)，您可以将适当的代码绑定到端口引脚，但其他应用程序需要每个部分不同的f(C)。在这种情况下，微处理器是顺序编程两个滤波器部分的明显工具，但由于缺少µP，您可以在没有图1电路的情况下完成工作。

IC(2)是一个连续的双低通滤波器，包含相同的二阶段a和b。为了编程所需的f(C)值，从数据表中获得相应的代码，并将A0-A6和B0-B6的每个引脚相应连接到5V(“1”)或GND(“0”)。(输入D0-D6内部的锁存器保持“透明”，因为输入低电平WR和低电平CS是低电平。)

锁存器IC(3)也保持透明，因为引脚11接线高。锁存器输出(1Q-7Q)是三状态时，输出控制(活动低OC，引脚1)驱动高。因此，当active-low OC高时，A0-A6数据驱动过滤器端口D0-D6。当活动低OC低时，B0-B6数据出现在锁存器输出并覆盖A0-A6。

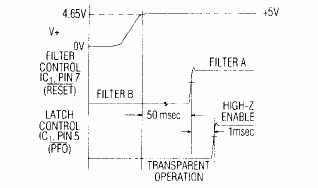

µP监控芯片IC(1)虽然通常用于监控µP系统中的电源电压和软件执行，但它可以直接产生可用的信号来控制IC(2)和IC(3):active-low RESET(引脚7)在上电后保持低电平50msec，引导IC(2)的输入端口首先滤波A段，然后滤波b段。active-low PFO (Power Fail Output，引脚5)在低电平激活RESET后几毫秒内变为高电平，为IC(3)的锁存器输出提供适当的定时控制信号(图2)。

如图所示的电路需要±5V电源。如果工作电压为±2.5V或单独工作在5V，请将IC(1)的GND引脚连接到下电源轨，并通过电阻分压器将IC(2)的引脚12连接到下电源轨(参见MAX270数据手册，图3)。
