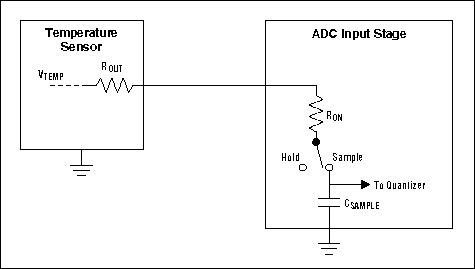

大多数广泛使用的通用adc，无论是分立的还是嵌入在微控制器中的，在其输入端都有一个简单的采样保持电路。开关将信号源与采样电容连接起来。在短暂的采样周期后，开关打开。图1显示了ADC输入级的简化版本。请注意，并非所有ADC输入级都是相同的;图1只是一个概念性的说明。

为了对输入信号进行精确采样，电容器必须在开关闭合时完全充电。对于10位ADC，这意味着总源电阻(包括开关导通电阻)乘以采样电容(例如10pF)的时间常数必须小于开关闭合时间的10%左右:

(R(ON) + R(OUT)) * C(SAMPLE) <0.1 xT(样本)

式中，R(ON)为采样开关导通电阻，R(OUT)为温度传感器输出电阻，C(SAMPLE)为采样保持电容，T(SAMPLE)为采样开关闭合时间。

这就限制了驱动ADC输入的源电阻的值。大多数通用adc的最大源阻抗限制在1k欧姆和10k欧姆之间。

温度传感器的输出电阻范围从小于100欧姆到几个k欧姆;一些高阻抗输出级与某些ADC输入不兼容。MAX6605具有240欧姆输出阻抗，几乎与所有通用adc兼容。

如果温度传感器的输出电阻过大，在ADC输入引脚和地之间连接电容可以减小有效源阻抗，使误差最小化。电容通常应该是采样电容值的一千倍，所以10nF的电容通常就足够了。采样之间的时间应该足够长，以使电容电压接近传感器的输出电压，在所需的精度范围内。10个时间常数对于10位ADC应该足够;因此，对于1k源电阻和10nF电容器，转换之间至少100µs的间隔应该足够。

负载电容

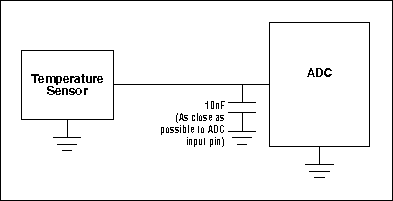

即使不需要电容来补偿过多的源电阻，通常的做法是在ADC输入引脚上放置一个电容，如图2所示。这有助于过滤在连接到传感器的走线上拾取的噪声。常见值在1nF到100nF之间。如上所述，采样速率必须足够慢，以允许电容器在转换之间充分充电。

理想情况下，温度传感器能够在不振荡的情况下驱动该电容。(MAX6605稳定，负载电容从1nF到无穷大。)许多其他温度传感器在负载几百皮的负载电容时变得不稳定;这些有时可以通过添加一个值为几百欧姆的串联电阻与电容隔离。请注意，在传感器输出和ADC输入之间添加一个电阻可能需要进一步减慢采样率。

参考电压，温度范围和分辨率

ADC使用的参考电压影响有用的温度范围和温度测量分辨率。例如，考虑MAX6605温度传感器驱动具有2.5V参考电压的10位ADC。这个ADC可以嵌入在微控制器中，或者，在需要更高性能的应用中，它可能是一个单独的ADC，如MAX1248。

在2.5V参考电压下，每个LSB的重量为

2.5V/ 1024lsb = 2.44mV/LSB

MAX6605温度传感器输出的标称斜率为11.9mV/°C，因此每个LSB将对应于

(2.44mV/LSB)/(11.9mV/°C) = 0.205℃/LSB

MAX6605在125°C时产生2.26V的标称输出电压;因此，它的温度和电压范围与2.5V基准兼容。
