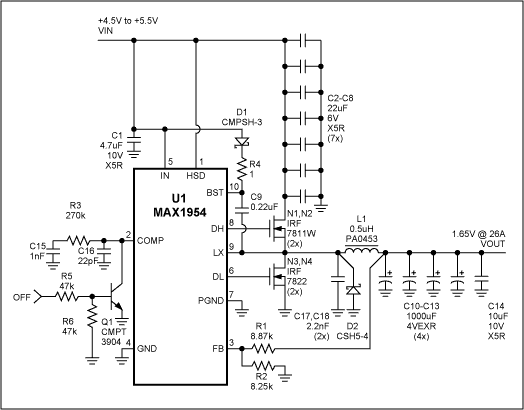

MAX1954是一个300kHz电流模式降压控制器。MOSFET驱动器的强度足以处理100nC栅极电荷。给定标称输入和输出电压，占空比为33%，高侧和低侧场效应管的导通电阻相应偏斜。两个导通电阻分别为12毫欧的IRF7811W用于高侧，两个导通电阻分别为6.5毫欧的IRF7822用于低侧。两个并联的IRF7811W比一个IRF7822具有更好的开关特性。

7个22µF/6V X5R陶瓷电容器用于输入旁路，以处理12.5A(RMS)的输入纹波电流。在5V输入时，陶瓷电容器比电解电容器更具成本效益和体积更小。此外，MAX1954通过观察高侧场效应管导通电阻上的电压来检测电流，陶瓷旁路电容器为电流检测电路提供了更好的参考。在每个低侧场效应管上包括一个2.2nF的陶瓷电容，以抑制漏极电容对键合线电感的寄生环。这种振铃会影响电流检测电路。

脉冲工程电感器是一种定制部件，设计用于处理70A峰值电流而不饱和。MAX1954使用基于低侧场效应管导通电阻的“谷”电流限制。电流限制是200mV除以低侧场效应管导通电阻(3.3毫欧)加上电感斜坡电流(10A)，等于70A。0.5µH/70A电感并不完全可用，需要定制设计来提供短路保护。

三洋输出电容在ESR，纹波电流额定值和成本之间提供了良好的平衡。电容足够大，输出纹波由ESR控制。应用程序不需要低调。

当高侧场效应管关断时，捕获二极管D2限制LX节点的负电压。与R4一起，这控制升压电容器C8在高线和最大输出电流上的电压。没有D2和R4, C8上的电压可以BST到LX的绝对最大电压6V。

MAX1954在26A时从5V输入输出1.65V。在26A时效率为86%，在10A时效率为90%。输出纹波为25mV(P-P)。
