采用DS2148/DS21348作为中继器的技术处置方案

来源：analog 发布时间：2023-08-01

摘要： 应用说明387描述了Maxim DS2148 / DS21348作为T1或E1中继器的使用。一个简单的电路图显示了典型的连接。还提供了硬件模式和软件模式的配置。

本应用说明描述了Maxim的DS2148和DS21348 (E1/T1/J1线路接口单元)作为T1或E1操作的中继器的寄存器设置。这可以用硬件或软件模式的设备来完成。

这两个liu的接收灵敏度是可编程的，对于T1应用可高达-36dB，对于E1应用可高达-43dB。

为了简化设计，建议使用2.048MHz振荡器，并使用DS2148和DS21348的内部寄存器设置将T1应用的MCLK转换为1.544MHz。

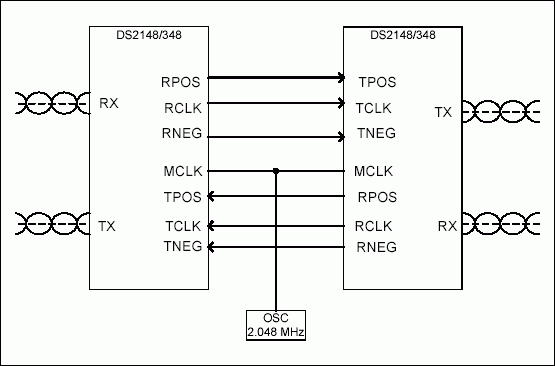

图1所示、典型的T1/E1中继器应用

DS2148或DS21348在硬件模式下的配置设置如下:

硬件模式设置T1	E1的硬件模式设置
MCLK = 2.048MHz	MCLK = 2.048MHz
Bis1 = 1 bis0 = 1	Bis1 = 1 bis0 = 1
ce = 0	ce = 0
DJA = 0或1(应用程序依赖)	DJA = 0或1(应用程序依赖)
Hbe = 1	Hbe = 1
JAS = 0或1(应用程序依赖)	JAS = 0或1(应用程序依赖)
Nrze = 0	Nrze = 0
TPD = 0	TPD = 0
L2 = l1 = l0 = 0	L2 / L1 / 10(应用程序依赖)
Tx1 = 0, tx0 = 0	Tx1 = 0, tx0 = 0
Loop1 = 0, loop0 = 0	Loop1 = 0, loop0 = 0
Egl = 1, ets = 1(有限长途) Egl = 0, ets = 1(长期)	Egl = 0, ets = 0(短时间) Egl = 1, ets = 0(长期)
Mm1 = 0 mm0 = 0	Mm1 = 0 mm0 = 0
RT1 = 1, RT0 = 0(内部Rx侧，100欧姆启用)	RT1 = 0, RT0 = 1(内部Rx侧，120欧姆 enabled) RT1 = 1, RT0 = 1(内部Rx侧，75欧姆 enabled)
Jamux = 1, ets = 1	Jamux = 1, ets = 0

DS2148或DS21348在软件模式下的配置设置如下:

软件模式T1寄存器设置		软件模式E1的寄存器设置
MCLK = 2.048MHz		MCLK = 2.048MHz
CCR1 (00 h)	Ccr1.7 = 1 Ccr1.6 = 0 Ccr1.3 = 1 Ccr1.1 = 1	CCR1 (00 h)	Ccr1.7 = 0 Ccr1.6 = 0 Ccr1.3 = 1 Ccr1.1 = 1
CCR2(1小时)	Ccr2.3 = 1 Ccr2.2 = 1 Ccr2.1 = 0 Ccr2.0 = 0	CCR2(1小时)	Ccr2.3 = 1 Ccr2.2 = 1 Ccr2.1 = 0 Ccr2.0 = 0
CCR4 (03 h)	Ccr4.7 = ccr4.6 = ccr4.5 = 0 CCR4.1(应用程序依赖) Ccr4.0 = 0	CCR4 (03 h)	CCR4.7, CCR4.6, CCR4.5(应用程序依赖) CCR4.1(应用程序依赖) Ccr4.0 = 0
CCR5 (04 h)	Ccr5.5 = 0, ccr5.4 = 0 Ccr5.1 = 1, ccr5.0 = 0 (内部Rx侧，100欧姆启用)	CCR5 (04 h)	Ccr5.5 = 0, ccr5.4 = 0 Ccr5.1 = 0, ccr5.0 = 1 (内部RX侧，120欧姆启用) Ccr5.1 = 1, ccr5.0 = 1 (内部Rx侧，75欧姆启用)
