DC2702B-B演示板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-25

摘要： Analog Devices公司DC2702B-B演示板是一款单输出，双相，高效率，高密度，μModule 稳压器，输入范围为4.5V至16V。

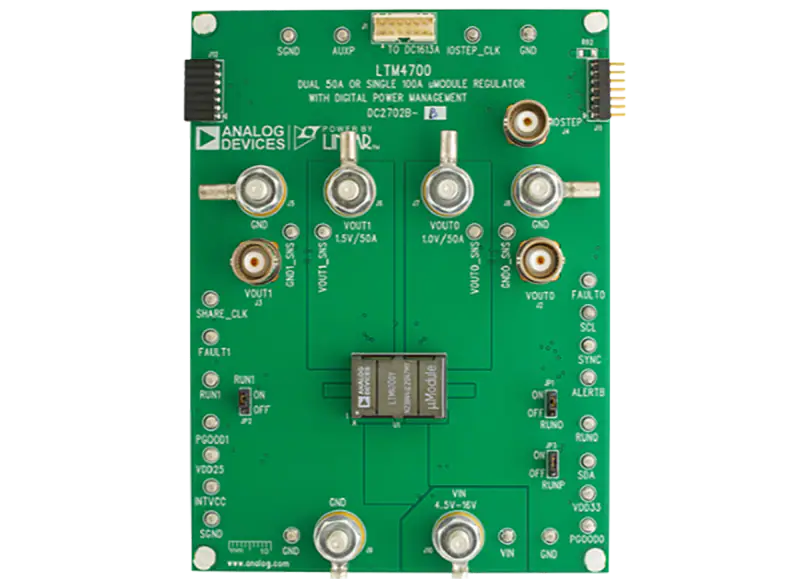

Analog Devices公司DC2702B-B演示板是一款单输出，双相，高效率，高密度，μModule 稳压器，输入范围为4.5V至16V。DC2702B-B具有0.5V至1.8V的可调输出电压，最大负载电流为100A。该演示板具有一个LTM4700 μModule稳压器和一个带数字电源系统管理的双50A或单100A降压稳压器。ADI的DC2702B-B上电至默认设置，并根据配置电阻产生功率，无需串行总线通信，可轻松评估DC/DC转换器。

要充分探索LTM4700广泛的电源系统管理功能，请将GUI软件LTpowerPlay 下载到PC上，并使用Analog Devices I(2)C/SMBus/PMBus适配器DC1613A连接到板上。LTpowerPlay允许用户实时重新配置部件，将配置存储在EEPROM中，并查看电压，电流，温度和故障状态的遥测。

特性

4.5V至16V输入电压范围
输出电压范围0.5V至1.8V, 1.0V典型
最大输出电流100A
GUI界面

88.7%典型效率
350kHz默认开关频率
通过无铅认证
